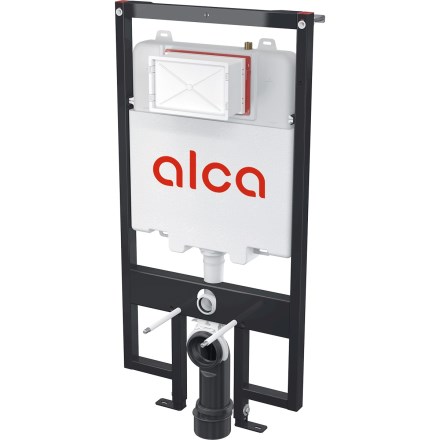

ALCA SÁDROMODUL SLIM předstěnový instalační systém 570x1175mm, pro suchou instalaci

Podrobný popis

ROZSAH DODÁVKY:
- nádrž s napouštěcí a vypouštěcí armaturou
- samonosný rám
- šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
- fixační set: vrut pr.8×60 – 8 ks, hmoždinka pr.12 – 8 ks
- fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
- koleno odpadu Slim HT 90/110
- těsnění přívodu, vývodka polypropylen, vrapová vložka
- těsnění odpadu, propojka polypropylen, těsnění propojky
- sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
- kryt servisního otvoru dvoudílný, jednoduše zkrátitelný

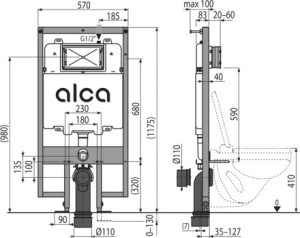

TECHNICKÉ PARAMETRY:
Šířka: 570 mm
Montážní hloubka: 20-60 mm
Stavební hloubka: 84 mm
Výška: 1175 mm
Hmotnost: 16,45 kg
Připojení vody zezadu nebo shora montážními otvory: G1/2"
Zátěžová zkouška: 400 kg

VÝKONOVÉ PARAMETRY:
Funkční rozsah tlaku vody: 0,05 – 1,6 MPa
Doporučený rozsah tlaku vody: 0,3 – 0,5 MPa
Standardní nastavení velkého spláchnutí: 6 l
Standardní nastavení malého spláchnutí: 3 l
Hygienická rezerva: 3 l
Objem vody v nádržce: 9 l

Materiál nosné konstrukce: kov ošetřený práškovou barvou

- pro závěsné WC
- pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce
- pro tloušťku podlah 0–100 mm
- pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
- viditelné označení nivelace a středové rysky
- rohový ventil s možností na napojení na potrubní systém Mepla
- konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
- nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
- konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
- duální splachování nezávisle nastavitelné s hygienickou rezervou
- kompatibilní se všemi ovládacími tlačítky Alca
- servisní práce bez použití nářadí
- přívod vody zezadu/shora uprostřed
- nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
- kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
- nastavitelné výsuvné nohy v rozmezí 0–100 mm
- součástí není dávkovač WC tablet
PARAMETRY:
Určeno pro: WC
Odsávání zápachu: ne
Montáž: do sádrokartonu;pro zabudování do zdi
Výrobce: Alcadrain
