BAXI LUNA DUO-TEC MP+ stavebnice kaskádové kotelny 18,8-170kW, základní, s obslužnou jednotkou QAA75

Podrobný popis

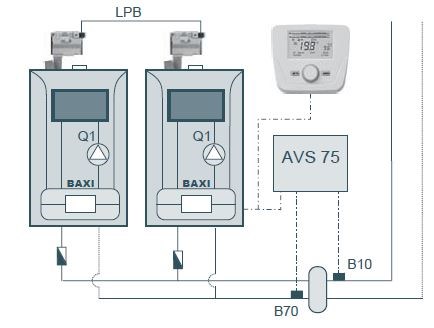

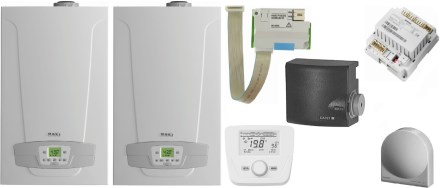

Stavebnice obsahuje:
- 2x kondenzační kotel Luna Duo-tec MP+ 1.90
- regulační soupravu BAXI KHR715200100: 2x interface pro komunikace BUS OCI 345, externí modul AVS75 pro směšovaný topný okruh vč. 1 ks příložného čidla teploty QAD36/101, příložné čidlo teploty QAD36/101
- obslužnou jednotku QAA75
- vnější sondu SIEMENS QAC34

TECHNICKÉ PARAMETRY KOTLE:
Šířka: 600 mm
Hloubka: 584 mm
Výška: 952 mm
Hmotnost: 83 kg
Objem vody v kotli: 9 l
Průměr děleného odkouření: 110 mm
Průměr koaxiálního odkouření: 110/160 mm

VÝKONOVÉ PARAMETRY KOTLE:
Jmenovitý tepelný výkon TOPENÍ 80/60 °C: 85,0 kW
Redukovaný tepelný výkon TOPENÍ 80/60 °C: 9,4 kW
Předepsaný palivo: zemní plyn 2H (G.20) / propan 3P (G.31)
Spotřeba plynu (G20) – 2H: 1,03-9,25 m3/h
Spotřeba plynu (G31) – 3P: 0,97-6,60 m3/h
Jmenovitá účinnost při 50/30 °C: 105,5 %
Rozsah regulace topné vody: 25÷80 °C
Přetlak topné vody: 0,5-4 bar
Hmotnostní průtok spalin: 0,005-0,040 kg/s
Max. teplota spalin: 70 °C
Elektrické napětí / frekvence: 230 V / 50 Hz
Jmenovitý elektrický příkon: 275 W
Elektrické krytí: IP X5D
Třída NOx: 5

- výrobek, jehož vlastnosti odpovídají směrnici ErP (Ecodesign)

Závěsný kondenzační plynový kotel vhodný pro bytové kotelny s možností řízení kaskád a vazbou na nadřazený regulační systém.
- rozsah modulace 1:9
- vyspělá elektronika Siemens LMS14 pro řízení otopných soustav s jedním kotlem i kaskád
- digitální ovládací panel s velkým LCD displejem
- minimální hmotnost a rozměry
- modulované oběhové čerpadlo ve všech modelech snižující provozní spotřebu elektrické energie
- pojišťovací ventil 4 bar

Regulační souprava BAXI KHR715200100 umožňuje:
- plnou regulaci kaskády a jeden směšovaný topný okruh.
Po doplnění o potřebná čidla a rozšiřovací moduly umožňuje:
- přípravu TUV
- řízení až tří směšovaných topných okruhů
- dva přímé okruhy (vzduchotechnika a bazén)
- solár

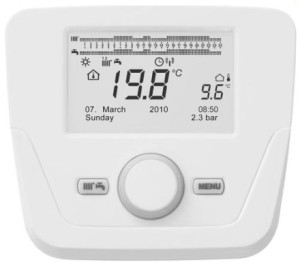

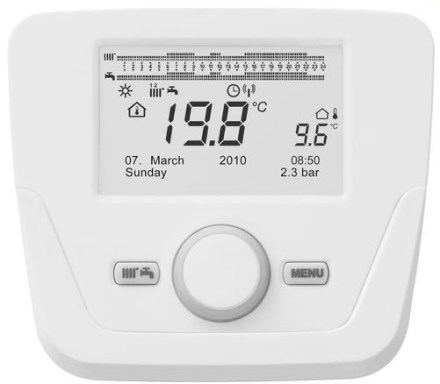

Obslužná jednotka QAA75 s rámečkem obsahuje:
- bezdrátové provedení.
- použití pro modelové řady Platinum+ ,Luna Duo-tec MP+ ,Power HT+1.50 až 1.110
- obslužná jednotka pro další topné okruhy.Včetně rámečku s bateriemi.
- podsvícený displej jednotky
PARAMETRY:
Šířka kotle (mm): 600
Výška kotle (mm): 952
Průměr kouřovodu (mm): 60/100/80/80/80/125
Hloubka kotle (mm): 584
Výkon kotle (kW): 170
Palivo pro kotel: zemní plyn
Typ kotle: kaskáda
Použití kotle: vytápění
Hmotnost kotle (kg): 83
Energetická účinnost (%): 105.5
Energetická třída topení kotle: A
Instalace kotle: závěsný
Výrobce: Baxi
