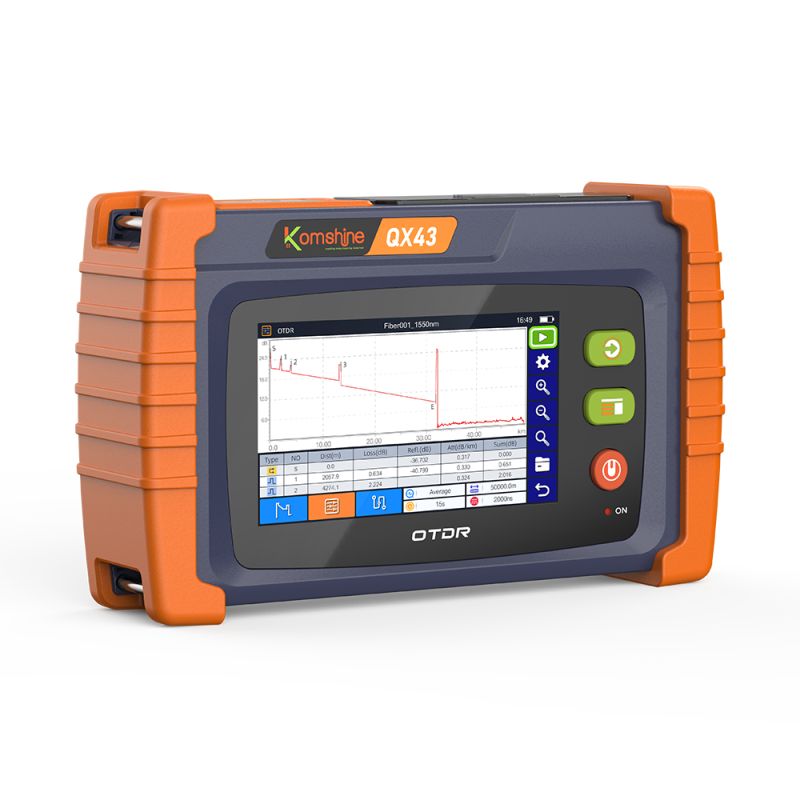

Měřící přístroj KOMSHINE QX43-S1 SM FTTx OTDR

KOMSHINE QX43-S1 je kompaktní měřicí přístroj pro optické sítě, který v sobě spojuje čtyři klíčové funkce: OTDR, vizuální lokátor VFL, výkonový měřič OPM a stabilní zdroj světla SLS. Podporuje měření na vlnových délkách 1310/1550 nm s dynamickým rozsahem 26/24 dB a poskytuje přesné informace o trase optického vlákna. Díky kompaktním rozměrům a všestrannému použití se hodí jak pro instalace, tak pro servisní zásahy přímo v terénu. S bezkonkurenční cenou je ideální volbou pro každého technika.

• Funkce: OTDR, VFL, OPM, SLS
• Vlnové délky OTDR: 1310/1550 nm
• Dynamický rozsah: 26/24 dB
• Mrtvá zóna události: ? 1.5 m
• Mrtvá zóna útlumu: ? 5 m
• Rozhraní OTDR: 1× SC/UPC
• Typ vlákna: SM
• Rozsahy měření: 0.5 až 150 km
• Přesnost vzdálenosti: ± (1 m + měřená vzdálenost × 2 × 10?5 + rozlišení sběrného bodu)
• Šířka pulzu: ? 15000 ns
• Rozlišení vzorkování: 0.04 m
• Přesnost ztráty: ± 0.03 dB/dB
• Přesnost odrazu: ± 2 dB

OPM – Optický výkonový měřič

• Vlnové délky: 850, 1300, 1310, 1490, 1550, 1625, 1650 nm
• Rozsah měření: -70 až +6 dBm
• Přesnost: < ±0.2 dB nebo ±5 %
• Rozlišení: 0.01 dB
• Rozhraní: FC/UPC + univerzální 2.5 mm konektor

SLS – Stabilní zdroj světla

• Vlnové délky: 1310/1550 nm
• Výstupní výkon: ~ -10 dBm
• Modulace: CW, 270 Hz, 1 kHz, 2 kHz
• Laserová třída: Třída 1M / 1
• Rozhraní: OTDR optický port

VFL – Vizuální lokátor poruch

• Vlnová délka: 650 nm
• Výstupní výkon: 10 mW
• Modulace: CW, CHOP (2 Hz)
• Laserová třída: Třída 3R
• Rozhraní: 2.5 mm univerzální pro FC, SC, ST

RJ45 – Síťový testovací modul

• Podporované kabely: CAT5, CAT6
• Délka zarovnání: 300 m
• Max. přenosová vzdálenost zvuku: 300 m
