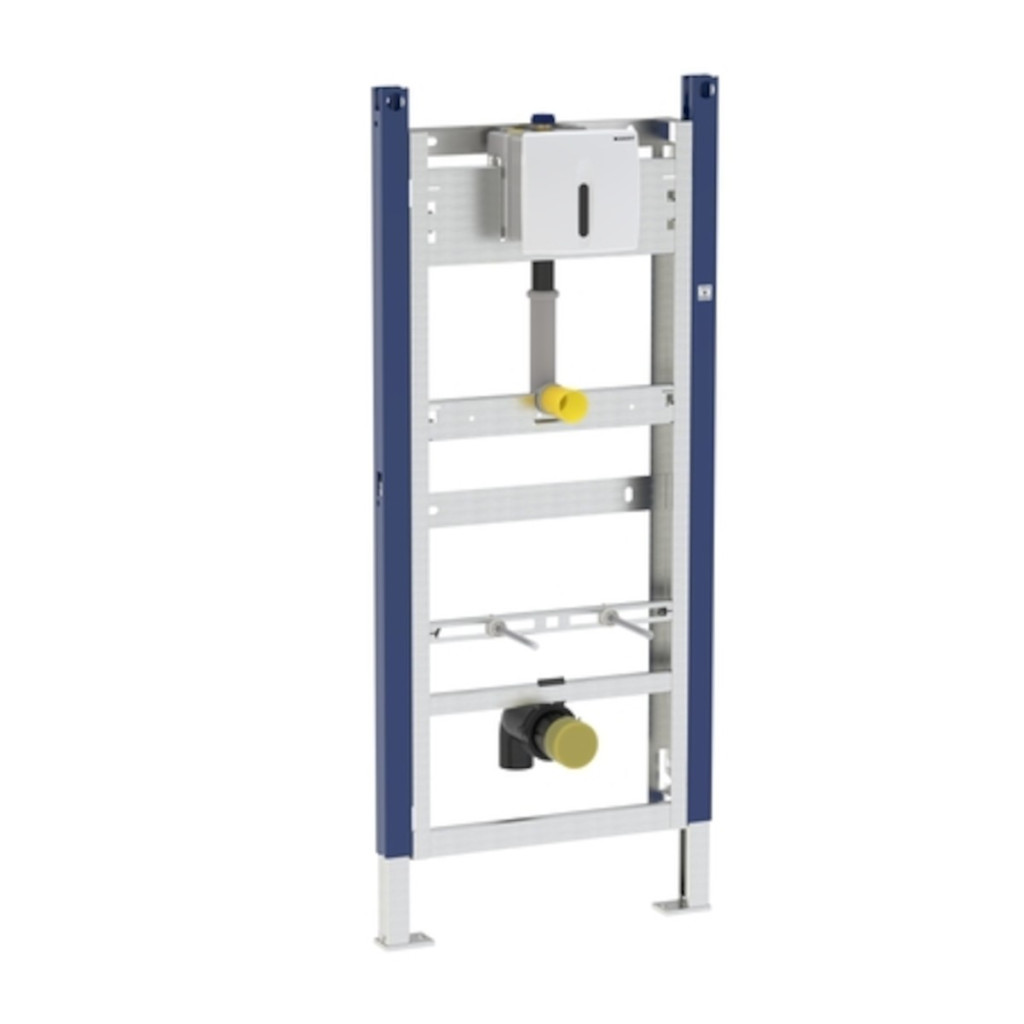

Modul do lehké stěny k pisoáru Geberit Duofix 111.695.11.5

Podrobný popis

Geberit 111.695.11.5 Duofix montážní prvek pro pisoár, 112–130 cm, univerzální, pro ovládání splachování pisoárů Basic.

Účel použití

• Pro konstrukce prováděné suchým procesem
• K montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
• K montáži do instalačních stěn vysokých na výšku místnosti
• K montáži pisoárů
• K montáži ovládání splachování pisoárů Geberit Basic (od roku výroby 2013)
• Pro tloušťky podlahy 0–20 cm
• Nevhodný pro pisoáry s ostřikovací hlavicí

Vlastnosti

• Samonosný rám s nanesenou práškovou barvou
• Rám nahoře otevřený
• Rám s vrtanými otvory ø 9 mm pro upevnění do dřevěné konstrukce
• Rám s otvory pro umístění soupravy pro kotvení do stěny Geberit Duofix pro instalační prvky s nahoře otevřeným rámem
• Podpěry pozinkované
• Podpěry nastavitelné 0–20 cm
• Patní desky otočné
• Hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
• Upevnění pro přívod ø 32 mm výškově nastavitelné
• Upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
• Upevnění pisoárů M8, nastavitelná na šířku a výšku

Technické údaje

• Průtok při tlaku 1 bar bez omezovače průtoku 0.3 l/s
• Průtok při tlaku 1 bar s omezovačem průtoku 0.18 l/s
• Výpočtový průtok 0.22 l/s
• Doba proplachování, rozsah nastavení 1-15 s
• Doba proplachování, nastavení ve výrobě 7 s

Obsah dodávky

• Nástěnka R 1/2"
• Kryt pro hrubou montáž
• Připojovací koleno z PE-HD, ø 63 / 50 mm
• Těsnění ø 57 / 50 mm
• Zápachová uzávěrka pro pisoár ø 50 mm, s těsněním na pisoár
• Připojovací trubka mezi přívodem ø 32 mm a pisoárem, s těsněním na pisoáru
• Souprava pro hrubou montáž pro ovládání splachování pisoárů s uzavíracím ventilem
• Souprava pro kompletaci pro ovládání splachování pisoárů Geberit, elektronické
• Upevňovací materiál pro pisoár
• 2 závitové tyče M8
• Upevňovací materiál

PARAMETRY:
Balení: 1 ks
Hmotnost balení: 13,90  kg
Druh výrobku: modul
Určení: k pisoáru
Šířka: 50  cm
Hloubka: 7,5  cm
Použití modulu: do lehkých stěn / předstěnová
Stavební výška: 130
Série: Duofix
Značka: Geberit
Záruční lhůta: 2 roky
