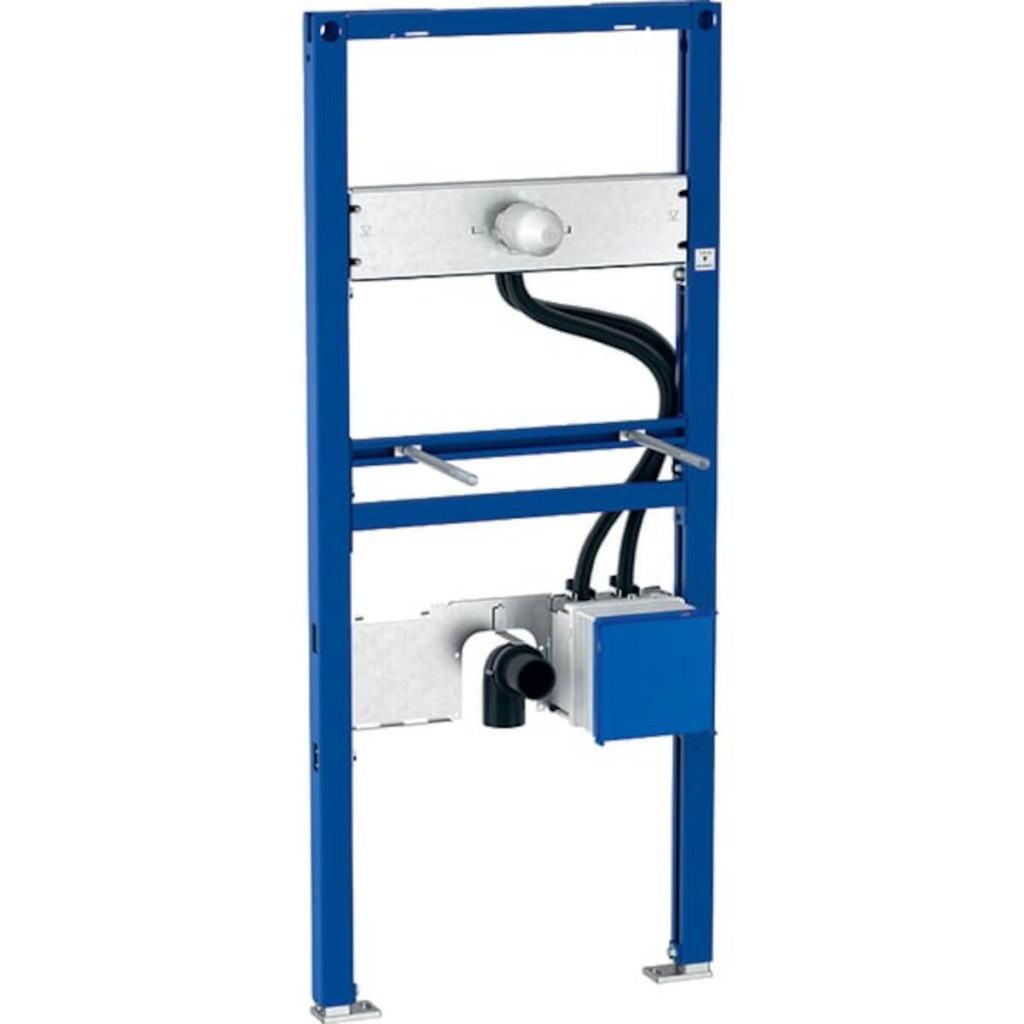

Montážní prvek Geberit Duofix pro umyvadlo, 130 cm

Podrobný popis

Účel použití

• Pro konstrukce prováděné suchým procesem

• K montáži do předstěnových instalací částečně vysokých

nebo vysokých na výšku místnosti

• K montáži do instalačních stěn vysokých na výšku místnosti

• K montáži do systémových stěn Geberit Duofix částečně

vysokých nebo vysokých na výšku místnosti

• K montáži umyvadel

• Pro umyvadlové armatury Geberit, nástěnná montáž, s

funkčním boxem pod omítku

• Pro tloušťky podlahy 0–20 cm

Vlastnosti

• Samonosný rám s nanesenou práškovou barvou

• Rám s vrtanými otvory ø 9 mm pro upevnění do dřevěné

konstrukce

• Podpěry pozinkované

• Podpěry nastavitelné 0–20 cm

• Podpěry s protiskluzovou úpravou

• Patní desky otočné

• Hloubka patní desky vhodná k montáži do U profilů UW 50 a

UW 75 a do systémových profilů Geberit Duofix

• Rozteč upevnění umyvadla 5–38 cm

• Deska pro připojení armatur výškově nastavitelná

• Upevnění pro nástěnnou armaturu předinstalovaná

• Přívod vody vhodný pro MasterFix a MeplaFix

• Upevnění pro připojovací koleno výškově nastavitelné a

zvukově izolované

• Krabice pod omítku pro umyvadlové armatury Geberit,

nástěnná, s funkčním boxem pod omítku, předmontovaná

• Připojovací trubky mezi krabicí pod omítku a upevnění pro

nástěnnou armaturu předmontované

• Uzavírací jednotky integrované do krabice pod omítku

• Přívod vody na krabici pod omítku dole

• Svorka pro připojení elektřiny pro přívod elektřiny v krabici

pod omítku

Obsah dodávky

• Připojovací koleno z PE-HD, ø 50 mm

• Těsnění ø 44 / 32 mm

• 2 závitové tyče M10

• Kryt pro hrubou montáž s víkem, pro krabici pod omítku

• Kryt pro hrubou montáž pro upevnění pro nástěnnou armaturu

• Upevňovací materiál
