Podrobný popis

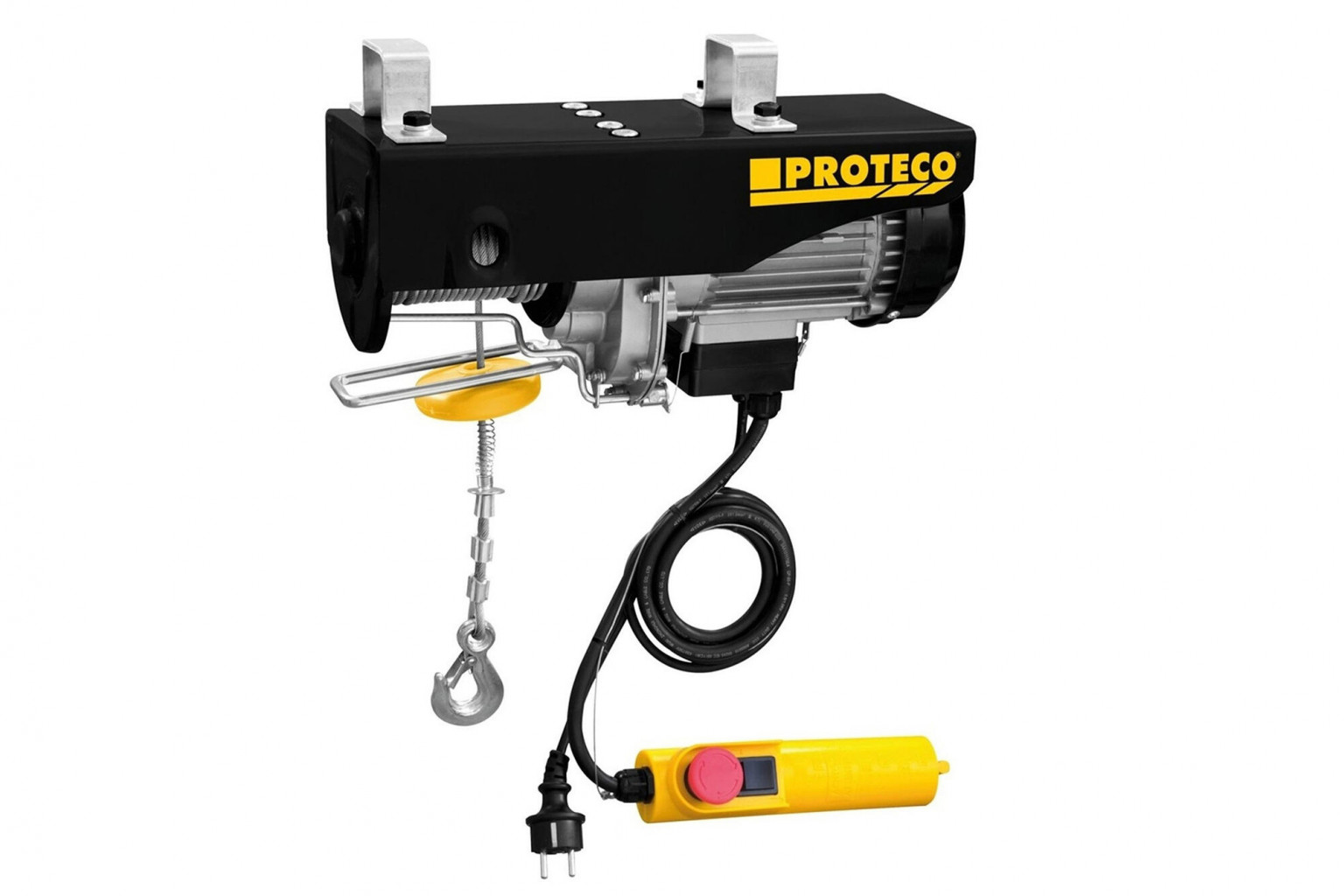

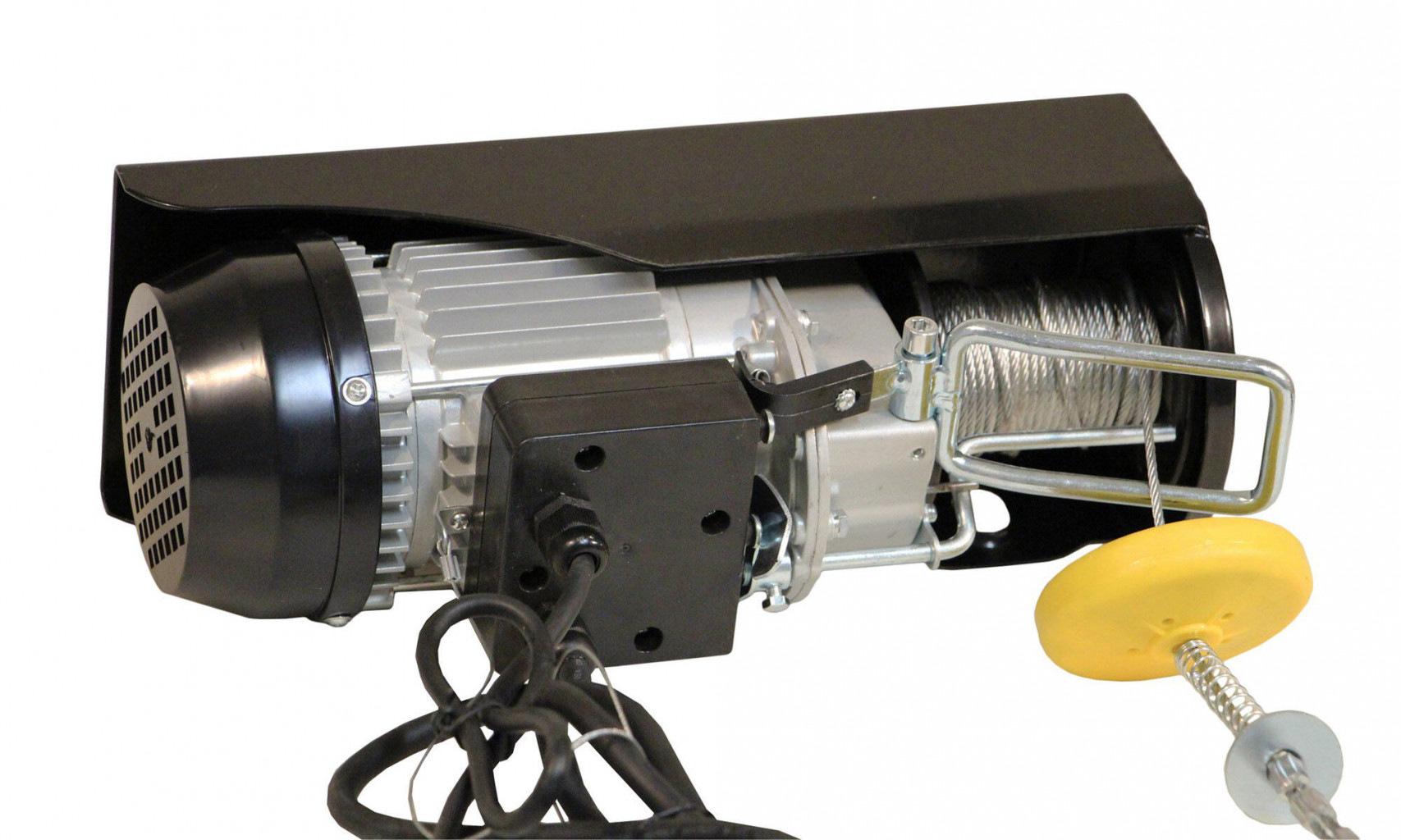

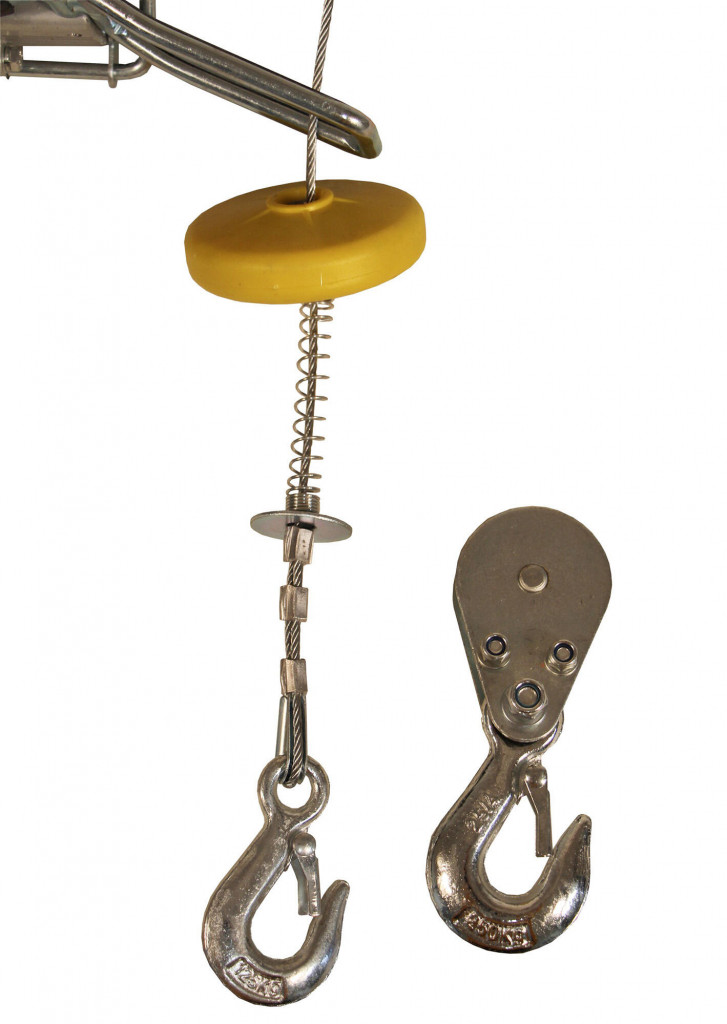

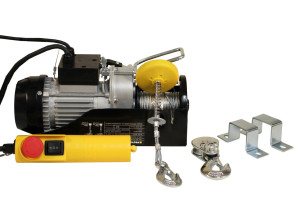

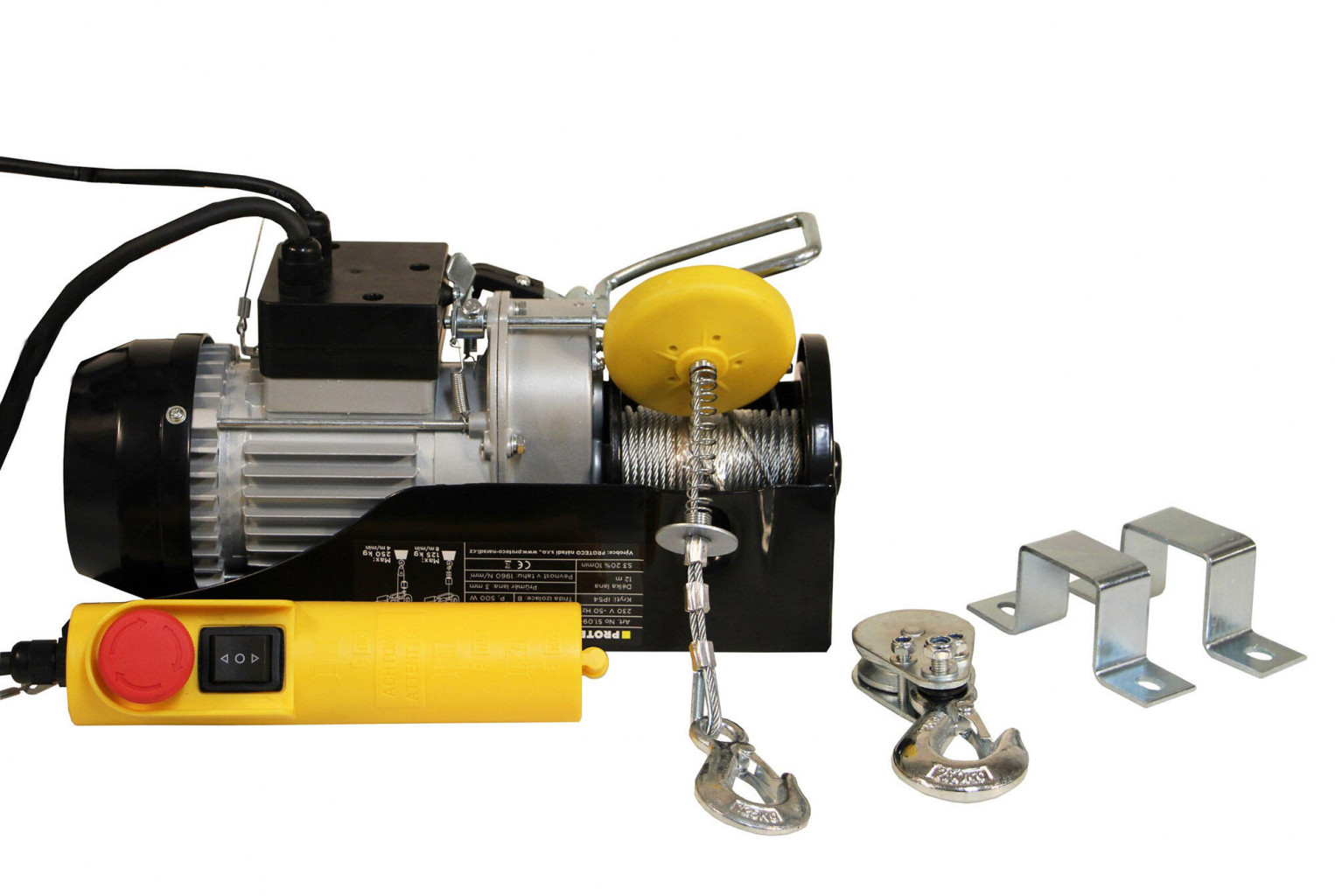

Elektrický lanový naviják (nebo také elektrický vrátek) Proteco 250/125 kg je vhodný ke svislémuzdvihání a spouštění břemen s kladkou nebo bez. Pokud použijete kladku,lze zdvihat břemena o maximální hmotnosti 250 kg do výšky 6 m.Režim bez kladky je určen pro předměty do 125 kg, které zvednete do výšky 12 m.Pohon navijáku zajišťuje asynchronní motor o příkonu 500 W, který je vybavenvratnou tepelnou ochranou. Ta zabezpečí v případě přehřátí motoru jeho odpojení.Po vychladnutí motoru je jeho funkce opět obnovena. Motor je vybavenelektromechanickou brzdou, která při vypnutí el. proudu ihned zajistímanipulované břemeno v aktuální pozici. Převod je složen z ocelovýchkalených kol se stálou tukovou náplní v hliníkové skříni. Hřídele jsou uloženy vkuličkových ložiscích. K ovládání navijáku slouží ovladač, který je vybavenkolébkovým přepínačem – zvedání a spouštění břemena a bezpečnostním STOPtlačítkem. Pro snížení zatížení přívodního kabelu je ovladač zavěšen na ocelovémlanku. Výhody a charakteristické znaky - Maximální nosnost 250 kg - přes kladku, 125 kg - bez kladky - Napájecí napětí 230 V - Lanový zvedák pro svislé zvedání břemen - Jednoduché ovládání - Součástí je montážní sada pro zavěšení (spony, šrouby) a kladka - Zvedák lze použít s kladkou nebo bez - 12 m dlouhé lano se závěsným hákem - minimální vzdálenost od konce háku po vrch držáku 52cm - Délka kabelu k ovladači
Parametry
Název | Hodnota |
Nosnost [kg]: | 250, 125 |
Provozní napětí: | 230 V ~ 50 Hz |
Třída ochrany: | I |
Stupeň krytí: | IP 54 |
Nosnost - bez kladky: | 125kg |
Nosnost - s kladkou: | 250kg |
Max. výška zdvihu - bez kladky: | 12m |
Max. výška zdvihu - s kladkou: | 6m |
Pevnost v tahu: | 1 960N/mm2 |
Rychlost zdvihu - bez kladky: | 8m/min |
Rychlost zdvihu - s kladkou: | 4m/min |
Proud odebíraný: | 2,18A |
Přerušovaný provoz: | S3 20% 10 min |
Třída izolace vinutí: | B |
Maximální teplota prostředí: | 40°C |
Typ: | elektrický |
Průměr lana: | 3mm |
Délka lana: | 12m |
Příkon: | 500W |
Vnitřní rozměr upínacích třmenů: | 46 x 46 |
Určení: | Elektrický lanový naviják |
Délka kabelu: | 130 |
Délka přívodního kabelu: | 70 |
Rozměry: | 47 x 5 x 35 x 13 |
