Podrobný popis

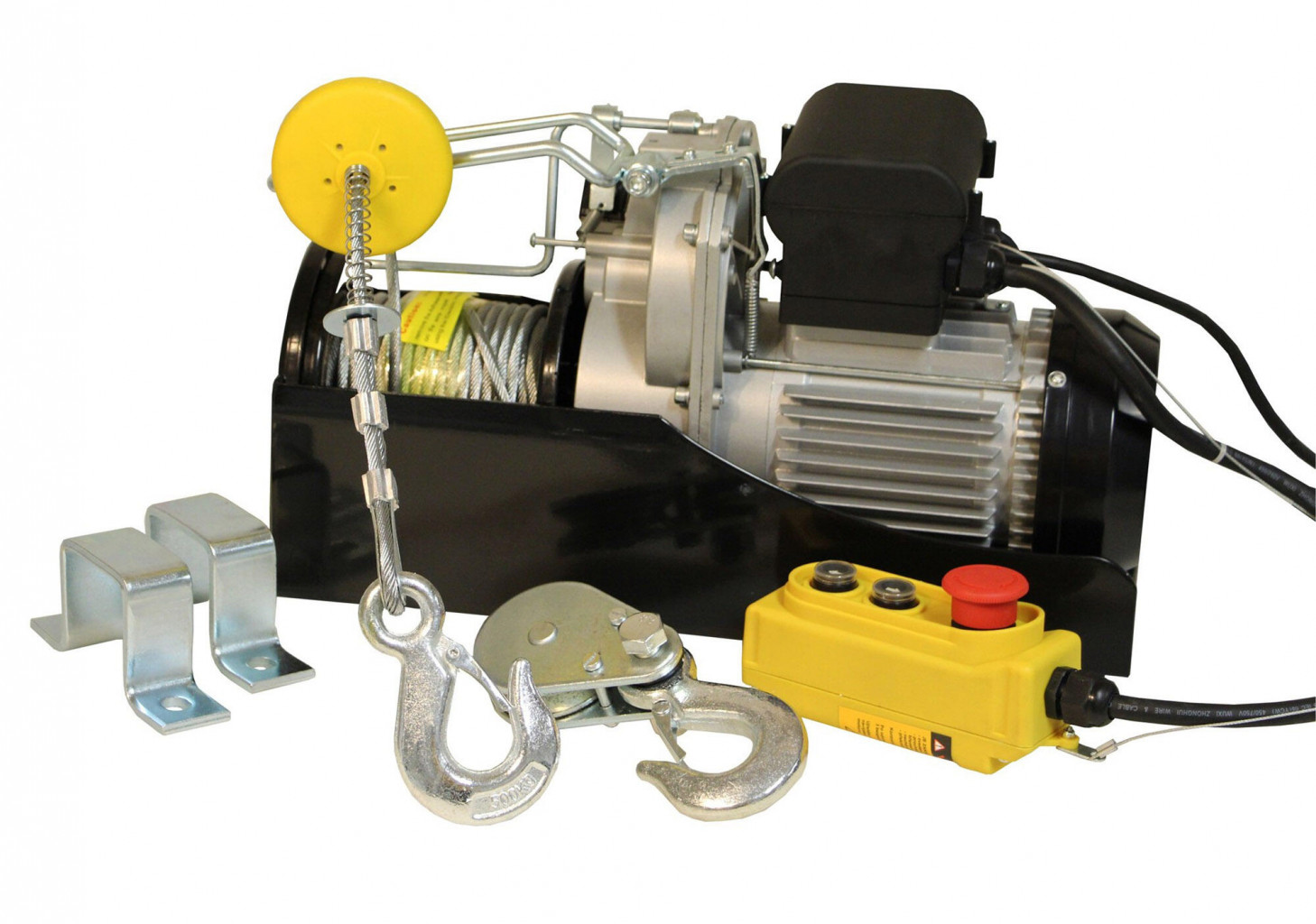

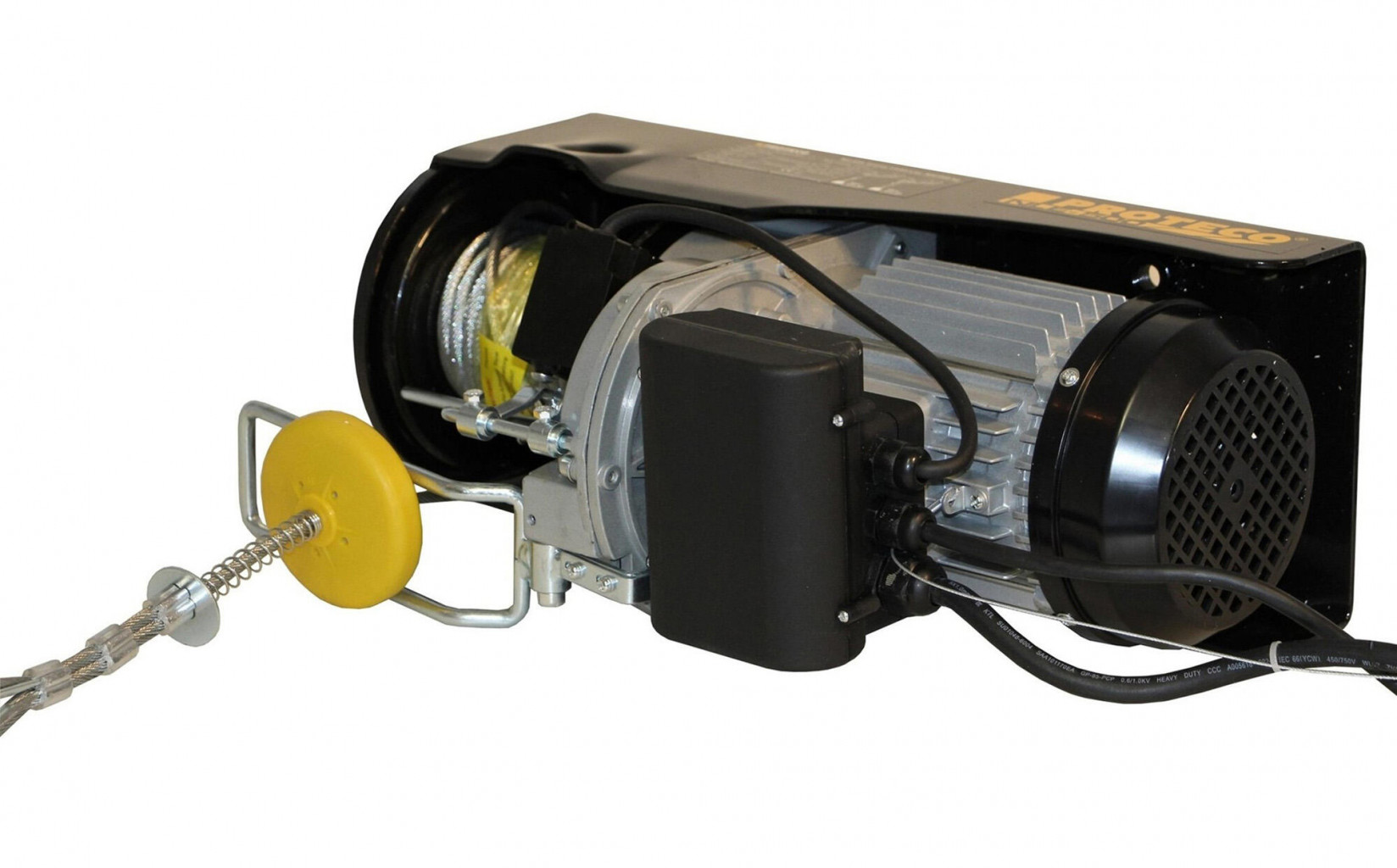

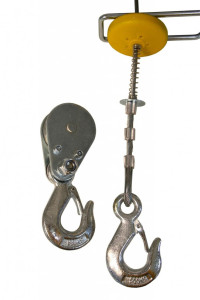

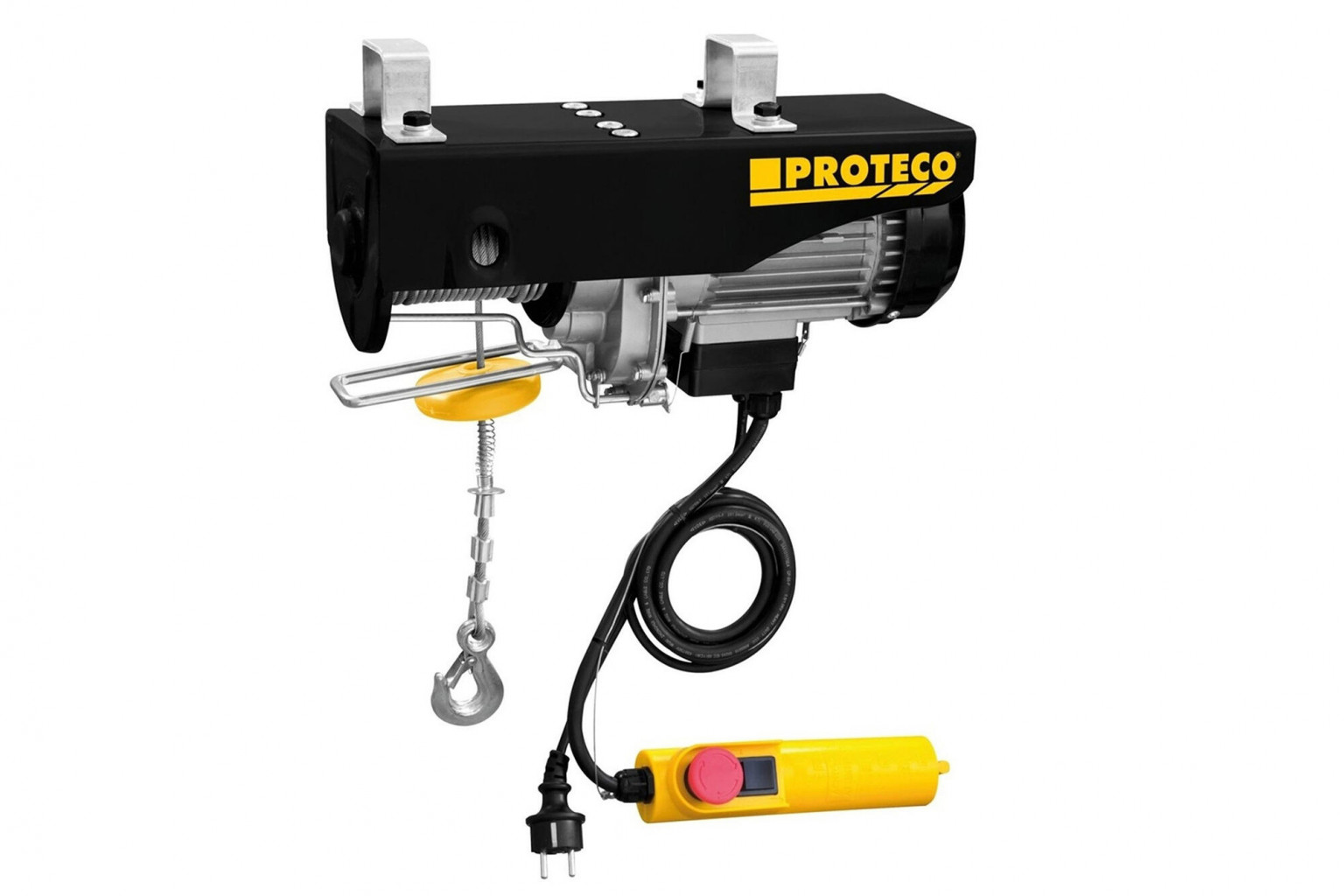

Elektrický lanový naviják (nebo také elektrický vrátek) Proteco 999/500 kg je vhodný ke svislémuzdvihání a spouštění břemen s kladkou nebo bez. Pokud použijete kladku,lze zdvihat břemena o maximální hmotnosti 999 kg do výšky 6m. Režim bez kladky je určen pro předměty do 500 kg, kterézvednete do výšky 12 m. Pohon navijáku zajišťuje asynchronní motor o příkonu 1300 W, který je vybaven vratnou tepelnou ochranou. Ta zabezpečí v případěpřehřátí motoru jeho odpojení. Po vychladnutí motoru je jeho funkce opětobnovena. Motor je vybaven elektromechanickou brzdou, která při vypnutí el.proudu ihned zajistí manipulované břemeno v aktuální pozici. Převod jesložen z ocelových kalených kol se stálou tukovou náplní v hliníkové skříni.Hřídele jsou uloženy v kuličkových ložiscích. K ovládání navijáku sloužíovladač, který je vybaven kolébkovým přepínačem – zvedání a spouštění břemena abezpečnostním STOP tlačítkem. Pro snížení zatížení přívodního kabelu je ovladačzavěšen na ocelovém lanku. Výhody a charakteristické znaky - Maximální nosnost 999 kg - přes kladku, 500 kg - bez kladky - Napájecí napětí 230 V - Lanový zvedák pro svislé zvedání břemen - Jednoduché ovládání - Součástí je montážní sada pro zavěšení (spony, šrouby) a kladka - Zvedák lze použít s kladkou nebo bez - 12 m dlouhé lano se závěsným hákem - Délka kabelu k ovladači 150 cm Rozteč děr se závity M10: na třmenu =110 mm / mezi třmeny =300 mm
Parametry
Název | Hodnota |
Průměr lana: | 6mm |
Délka lana: | 12m |
Typ: | elektrický |
Rychlost zdvihu - bez kladky: | 9m/min |
Rychlost zdvihu - s kladkou: | 4m/min |
Max. výška zdvihu - bez kladky: | 12m |
Max. výška zdvihu - s kladkou: | 6m |
Pevnost v tahu: | 1 960N/mm2 |
Příkon: | 1 300W |
Proud odebíraný: | 5,6A |
Provozní napětí: | 230 V ~ 50 Hz |
Přerušovaný provoz: | S3 20% 10 min |
Stupeň krytí: | IP 54 |
Třída izolace vinutí: | B |
Třída ochrany: | I |
Maximální teplota prostředí: | 40°C |
Vnitřní rozměr upínacích třmenů: | 60 x 60 mm |
Nosnost [kg]: | 500, 999 |
Určení: | Elektrický lanový naviják |
Délka kabelu: | 130 |
Délka přívodního kabelu: | 70 |
Rozměry: | 65 x 7 x 44 x 17 |
