Objímka Koňařík dvoušroubová M8/M10, 102-116mm 4", pozink 12102116

Popis prvkuDvoušroubová instalační objímka je vyráběna od rozměru ¹⁄₄” do 8” (12–219 mm). U objímek od rozměru ¹⁄₄” do ⁶⁄₄” je použita upevňovací hlava M8 a od rozměru 54–59 mm do 210–219 mm (8”) s...
Detailní popis

Přidat k porovnání Přidat do oblíbených Sdílej Doporuč Hlídej Připomeň

Dotaz na produkt

Kód produktu: 3806074 Značka: Koňařík

Podrobný popis

Popis prvku

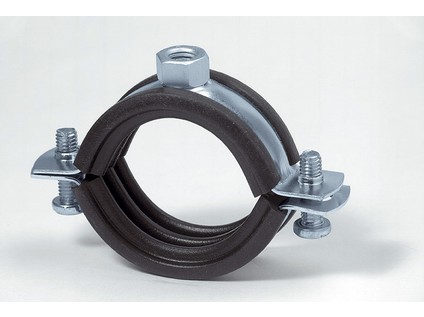

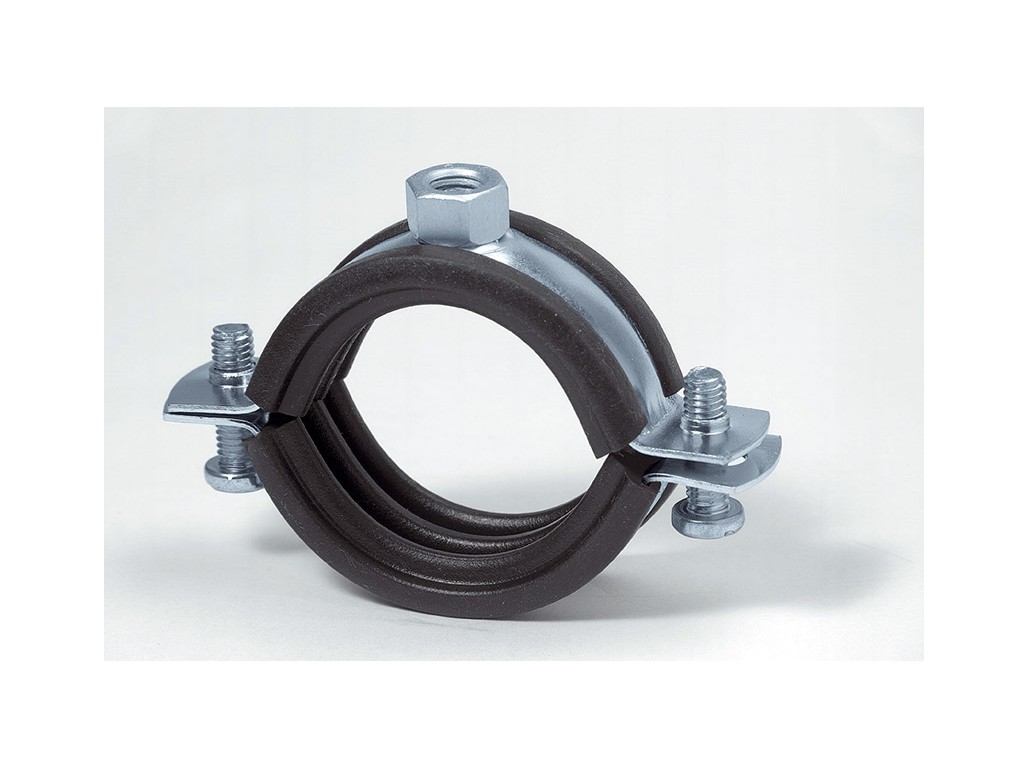

Dvoušroubová instalační objímka je vyráběna od rozměru ¹⁄₄” do 8” (12–219 mm).

U objímek od rozměru ¹⁄₄” do ⁶⁄₄” je použita upevňovací hlava M8 a od rozměru 54–59 mm do 210–219 mm (8”) s masivnější upevňovací hlavou s kombinovaným závitem M8/M10 .

Kompaktní konstrukční řešení objímky potrubí, bez větších přesahů v oblasti uzávěru, dovoluje jednoduché a čisté zaizolování potrubí, a to i pomocí malé tloušťky izolačního materiálu.
Šrouby mají kombinovanou hlavou s křížem i zářezem.
Objímka potrubí je kontrolována na ochranu proti hluku podle DIN 4109.
Zamezuje účinku elektrolýzy.
Upevňovací hlava s kombinovaným závitem M8/M10 standardně od rozměru 54–59 umožňuje univerzální napojení.
V kombinaci se silikonovým profilem D R je zajištěna teplotní odolnost až do 225 °C.
Dvoušroubová objímka vyhoví největším nárokům při instalaci na stěny, stropy, podlahy, ale i pro potrubí používané v sanitárním prostředí.

Technické údaje

Zatížení do rozlomení při středovém tahu12–16 mm až 48–53 mm: 3 kN
54–59 mm až 67–71 mm: 4,1 kN
72–78 mm až 102–116 mm: 8,2 kN
121–127 mm až 210–219 mm: 10,8 kN
Maximální doporučené zatížení při středovém tahu12–16 mm až 48–53 mm: 0,8 kN
54–59 mm až 67–71 mm: 2,1 kN
72–78 mm až 102–116 mm: 2,5 kN
102–116 mm EKO:1,9 kN
121–127 mm až 210–219 mm: 3 kN
Upevňovací hlava zkoušena na krouticí momentMin. 25 N/m
Materiál objímkyČSN 11 320.21
Povrchová úpravagalvanicky pozinkováno
CertifikátTZUS: č.204/C5/2013/070-045127
