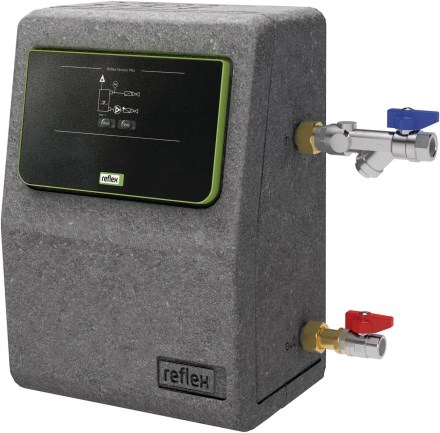

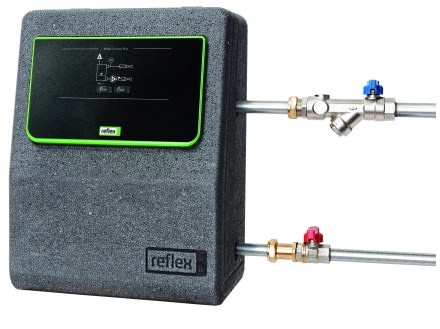

REFLEX SERVITEC MINI vakuové odplyňovací zařízení, s nastřikovací trubkou

Podrobný popis

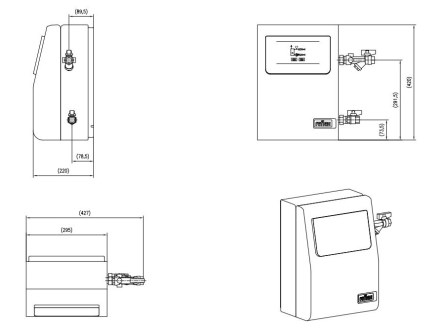

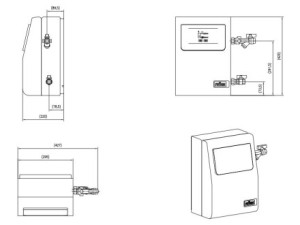

• šířka 295 mm
• hloubka 220 mm
• max. výška 420 mm

• hmotnost 5,60 kg

• připojení přepouštění ze soustavy G 1/2"
• připojení výtlak do soustavy G 1/2"

• max. objem soustavy 1 m3
• max. dovol. provozní teplota 60 °C
• max. dovol. provozní tlak 4 bar
• pracovní tlak 0,5-2,5 bar
• max. hladina akustického tlaku 55 dB(A)
• elektrická přípojka 230V/50Hz

• účinnost odloučení uvolněných plynů až 90 %
• částečný průtok (síť) 0,050 m3/h
• elektrický jmenovitý proud 0,30 A
• elektrický příkon 0,06 kW
• k odplyňování uzavřených soustav s topnou vodou a chladicích soustav
• plně automatická multifunkční jednotka s Auto-Stop-provozem a samočinným hydraulickým vyrovnáním procesu odplyňování a kontrolou požadavku doplňování
• vhodné pro média jako jsou voda a směsi vody s glykolem až do poměru 50/50 %
• funkční jednotka sestávající z hydraulické části konstruované pro nástěnnou montáž a elektronického, ergonomicky uspořádaného řízení Control Smart s označením CE
• v hydraulické části je odplyňování zajišťováno pomocí membránového čerpadla ve spojení s vertikálně umístěnou nastřikovací vakuovou trubkou z mosazi - ta je vybavena vakuovou nastřikovací tryskou, speciální armaturou pro odvedení uvolněného plynu a kontrolou tlaku
• celá jednotka je chráněna proti nečistotám a nachází se v krytu z expandovaného polypropylenu s víkem pro možnost údržby
• řízení Control Smart je integrované do robustního plastového krytu, v němž je umístěna i výkonová a komunikační elektronika a ovládací panel s fóliovou klávesnicí odolnou proti nečistotám
• Bluetooth je standardně integrován jako komunikační rozhraní
• řízení se skládá z plně automatického mikroprocesorového řízení s časovou funkcí, oddělené paměti poruch a parametrů, LED displeje se zobrazováním provozních režimů a hlášení souhrnné poruchy, vizualizací řídicích stavů pro tlak soustavy a všech relevantních provozních hlášení a hlášeními poruch s aplikací Control Smart App pomocí bluetooth komunikace
• Control Smart umožňuje bezdrátovou komfortní obsluhu prostřednictvím Bluetooth přes aplikaci App pro chytré telefony a tablety pro operační systémy iOS a Android ke snadnému spuštění a vizualizaci provozu zařízení
• k dispozici jsou následující funkce - automatické nastavení času a data, nastavení a přenastavení minimálního provozního tlaku p0, spínací časy pro trvalé odplyňování a intervalové odplyňování může uživatel volně zadávat a zaznamenávat, volná parametrizace dne v týdnu a času pro provozní režim intervalového odplyňování vč. letní funkce, zobrazení stavu, varování a chybového hlášení pro tlak soustavy a provozní stavy vč. diagnostických pokynů a doporučení, automatická aktualizace softwaru
• řídicí jednotka zcela smontována a připravena k připojení dle předpisů VDE, připojovací kabel a síťová přípojka, přípojky na soustavu pomocí integrovaných uzávěr
• pracuje v optimalizovaném provozu s cykly pro trvalé a intervalové odplyňování
• ovládá se pomocí integrovaného vyhodnocování tlaku v soustavě s automatickým přerušením a hlášením poruchy při překročení doby doplňování a/nebo počtu cyklů
• dokumentace a kontrola celkového systému v souvislosti s výše uvedenými parametry
