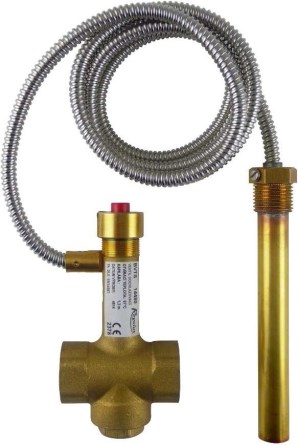

REGULUS BVTS 108-F130-P14 termostatický ventil 3/4", 108°, dochlazovací, s kapilárou 1,3m, mosaz

Podrobný popis

TECHNICKÉ PARAMETRY:
Šířka ventilu: 60 mm
Výška ventilu: 117 mm
Průměr čidla: 16 mm
Délka čidla: 140 mm
Délka kapiláry: 1,3 m
Hmotnost: 0,7 kg
Jmenovitá světlost: DN 20
Připojení trubek: G 3/4" (vnitřní závit)
Připojení na zdroj tepla: G 1/2" (vnější závit)

VÝKONOVÉ PARAMETRY:
Kvs (při teplotě otevření ventilu + 13 °C): 2,6 m3/h
Otevírací teplota: 108 ±2 °C
Jmenovitý tlak: PN 10
Max. pracovní tlak otopné kapaliny: 6 bar
Max. pracovní tlak chladicí vody: 10 bar
Max. teplota čidla: 133 °C
Teplota okolního prostředí: 0-80 °C
Hystereze: 6 °C

Materiál (tělo ventilu): mosaz

- provedení kapiláry: pevná
- pracovní kapalina: voda
- montážní poloha: může být nainstalovaný v libovolné pozici; čidlo musí být umístěno do místa, kde je teplota nejvyšší

Termostatický ventil BVTS s kapilárou je určený pro dochlazení kotlů na tuhá paliva s dochlazovacím výměníkem.
Otevřením přívodu chladicí vody odvádí teplo z dochlazovacího výměníku kotle a tím chrání kotel před přehřátím
v případě havarijní situace. Teplota otevření ventilu je závislá na typu ventilu (ventil je nastavený z výroby, toto nastavení není možné uživatelem měnit). Pro správnou funkci je nutné čidlo kapiláry umístit tam, kde je při přehřátí kotle teplota nejvyšší – obvykle přímo v horní části kotle nebo na výstupním potrubí v těsné blízkosti kotle.
Pro manuální otevření je ventil vybaven aktivačním tlačítkem. Každý ventil prochází ve výrobě kontrolou správné
funkce.
PARAMETRY:
Typ ventilu: termostatický ventil
Označení ventilu: BVTS
Rozměr ventilu (DN /"/mm): DN 20
Materiál ventilu: mosaz
Použití ventilu: voda;topení
Připojení ventilu: závitový
Provozní tlak ventilu: 10 bar
Výrobce: Regulus
