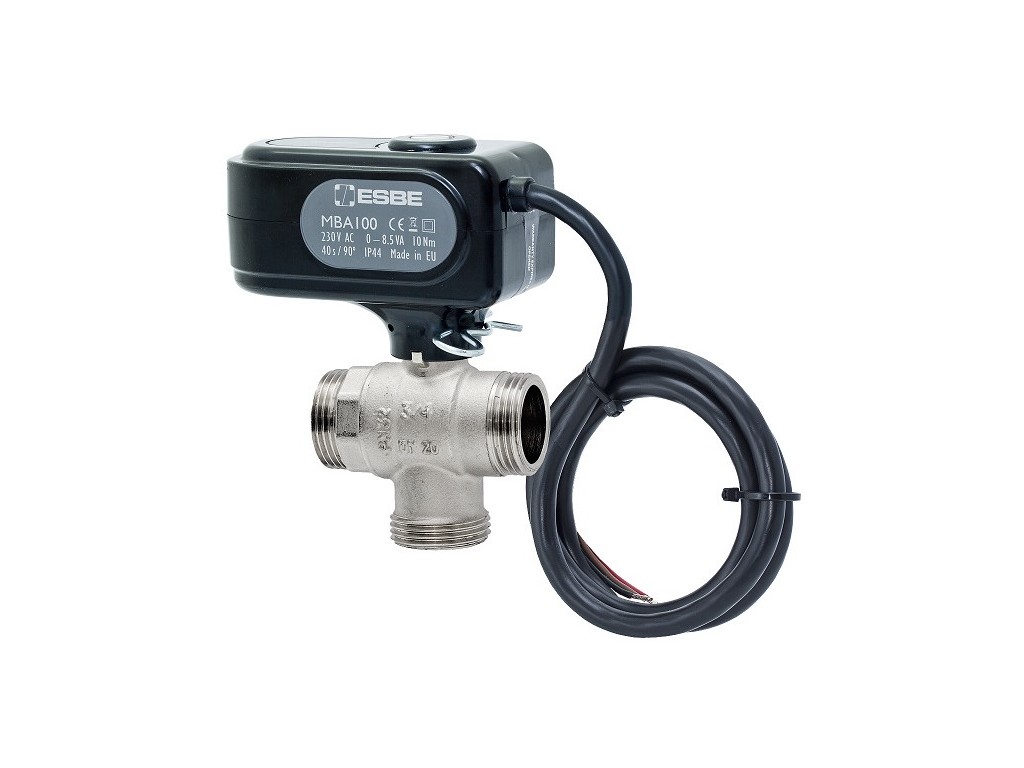

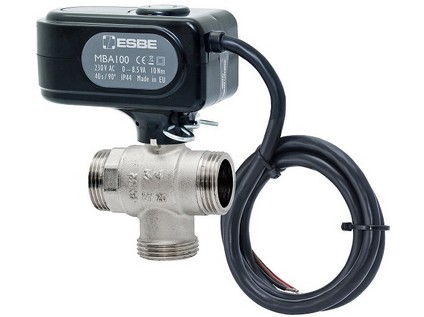

Ventil ESBE MBA 132 5/4" rozdělovací se servopohonem 43102600

Podrobný popis

TECHNICKÉ ÚDAJE

Ventil

Tlaková třída: ____________________________________________PN 32

Teplota média: _____________________________________max. +90ºC

 ____________________________________________min. 0ºC

Moment (při jmenovitém tlaku): ____________________________< 4 Nm

Míra netěsnosti

EN12266-1:míra vnitřní netěsnosti B, těsnost proti vzduchovým bublinám

EN12266-1:míra vnější netěsnosti A, těsnost proti vzduchovým bublinám

Pracovní tlak: ___________________________________3,2 MPa (32 bar)

Připojení: _____________________________Vnitřní závit (G), ISO 228/1

 _____________________________Vnější závit (G), ISO 228/1

Média: _______________________________Topná voda (podle VDI2035)

 __________________________Směs vody/glykolu, max. 50%(s příměsmi nad 20 % je nutné zkontrolovat údaje o čerpání)

Materiál

Tělo ventilu, hrdlo, spojovací konec, matice: ___Mosaz CW 617N, poniklovaná

Sedlo, podložka: ___________________________________________PTFE

O-kroužek: _______________________________________________FPM

Koule, dřík: _______________________Mosaz CW 617N, pochromovaná

O-kroužek, dřík: __________________________________________HNBR

Ploché těsnění: _______________________________Žáruvzdorné vlákno

Pohon

Okolní teplota: ______________________________________max. +50ºC

 ____________________________________________min. 0ºC

Třída krytí: _______________________________________________IP44

Třída ochrany: _______________________________________________II

Napájení: _______________________________230 ± 10% V stř., 50 Hz

Řídicí signál: ________________________________________2bod SPST

Příkon- za běhu motoru: __________________________________3,5 W

 - antikondenzační odpor: ___________________________až 5 W

Jmenovité hodnoty pomocného spínače: ____________6(1) A 230 V stř.

Doba běhu 90°: _____________________________________40 sekund

Moment: ______________________________________________10 Nm
