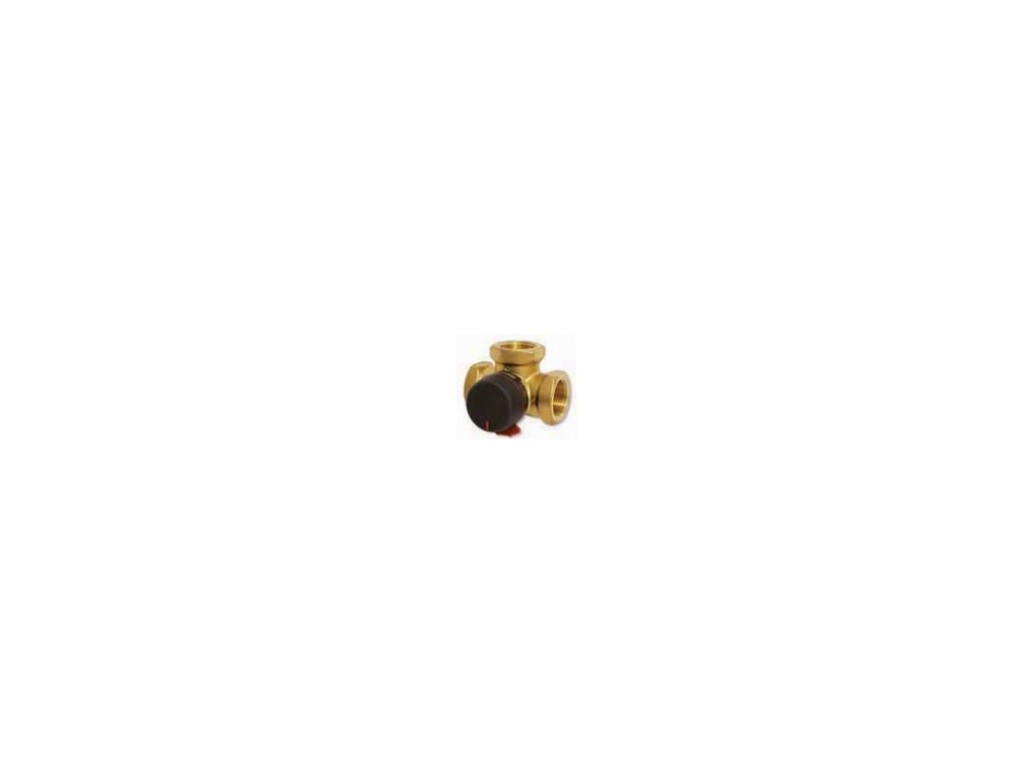

Ventil ESBE VRG 231 RP 3/4" DN20 Kvs6,3 11620100

Podrobný popis

• Výborná regulace pro to nejlepší přepínání

• Kompaktní, flexibilní a snadno se instaluje

• Dlouhodobý provoz a vysoká odolnost

• Ideální volba mezi ventily a pohony ESBE

TECHNICKÉ ÚDAJE

Tlaková třída: ____________________________________________PN 10

Teplota média: _____________________________ max. (trvalá) +110 ºC

________________________________________max. (dočasná) +130 ºC

___________________________________________________ min. -10 ºC

Moment (při jmenovitém tlaku), DN15-32: __________________ < 3 Nm

                                              DN40-50: __________________ < 5 Nm

Netěsnost v % *: _______________________________________ < 0,5 %

Pracovní tlak: ____________________________________ 1 MPa (10 bar)

Max. rozdíl tlakové ztráty: _______________ Rozdělování, 200 kPa (2 bar)

_____________________________________ Směšování, 100 kPa (1 bar)

Uzavírací tlak: ___________________________________ 200 kPa (2 bar)

Regulační rozsah Kv/Kvmin, A-AB: _____________________________100

Připojení: _______________________________ Vnitřní závit, EN 10226-1

 _________________________________________ Vnější závit, ISO 228/1

 _____________________________________ Svěrné kroužky, EN 1254-2

Média: _______________________________Topná voda (podle VDI2035)

_________________________________ Směs vody/glykolu, max. 50%** (s příměsmi nad 20 % je nutné zkontrolovat údaje o čerpání)

 _________________________________ Směsi vody/ethanolu, max. 28%

Materiál Tělo ventilu: ____________________ Mosaz odolná proti ztrátě zinku DZR

Šoupátko: ___________________________________Mosaz odolná oděru

Dřík a pouzdro: ____________________________________Kompozit PPS

O-kroužky: ______________________________________________ EPDM
