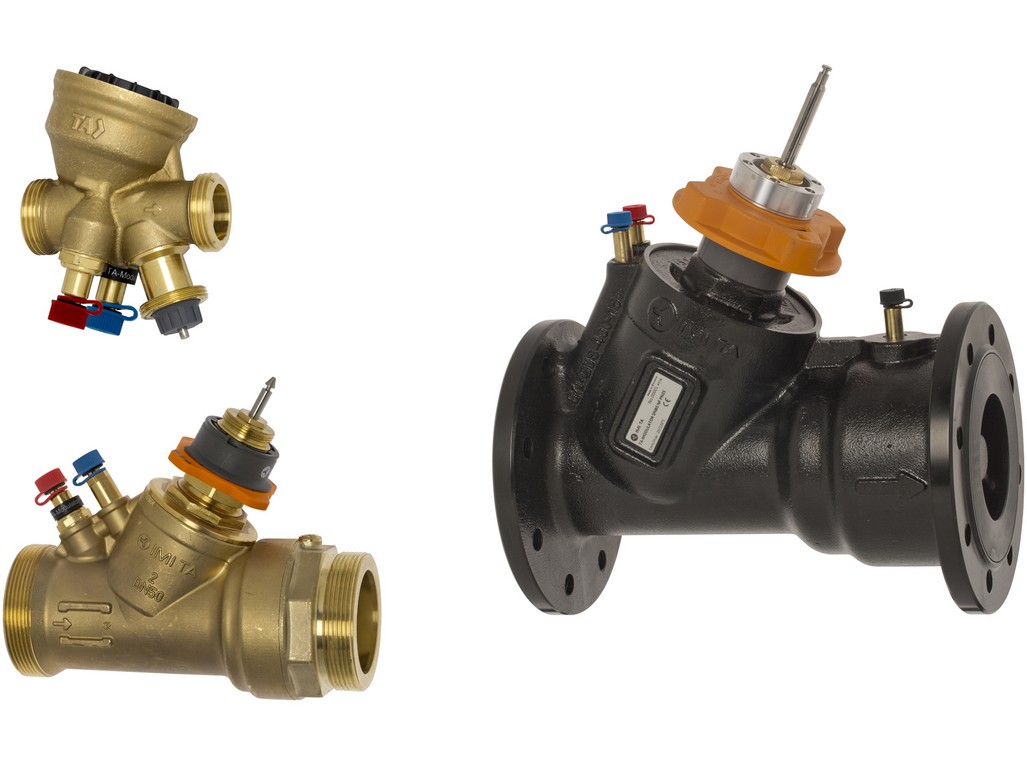

Ventil Heimeier TA-MODULATOR, DN25 NF tlakově nezávislý regulační a vyvažovací 52-164-325

Podrobný popis

Tlakově nezávislý regulační a vyvažovací ventil pro plynulou regulaci Nová, unikátně tvarovaná EQM charakteristika umožňuje velmi přesnou regulaci teploty. Ventil lze použít s lineárními proporcionálními nebo tříbodovými pohony. Integrovaný regulátor tlakové diference poskytuje vysokou regulační autoritu, regulační stabilitu a automatické omezení projektovaného průtoku. Měření průtoku a dostupného tlaku umožňuje optimalizaci a diagnostiku soustav. Oblast použití: Soustavy vytápění a chlazení.Funkce: Regulace (EQM) Nastavení (max. průtok) Regulace tlakové diference na regulačním ventilu Měření (ΔH, t, q) Uzavírání (uzavírací ventil pro údržbu zařízení – viz. "Třída netěsnosti")Rozměry: DN 15-80Tlaková třída: DN 15-50: PN 16 DN 65-80: PN 16, PN 25Tlakové diference (ΔpV): Max. tlaková diference (ΔpVmax): DN 15-32: 600 kPa = 6 bar DN 15-25: 400 kPa = 4 bar* DN 40-50: 400 kPa = 4 bar DN 65-80: 800 kPa = 8 bar Min. tlaková diference (ΔpVmin): DN 15-20: 15 kPa = 0,15 bar DN 25-32: 23 kPa = 0,23 bar DN 40-80: 30 kPa = 0,30 bar (Stanoveno pro hodnotu maximálního nastavení, ventil plně otevřen. Ostatní nastavení vyžadují menší hodnoty tlakové diference, kontrolu lze provést pomocí programu HySelect).ΔpVmax = maximální povolená tlaková ztráta přes ventil, platí pro všechny uvedené průtoky.ΔpVmin = minimální doporučená tlaková ztráta ventilu, pro správnou regulaci tlakové diference.*) S vložkou regulátoru z PPS.Rozsah průtoků: Průtok (qmax) lze nastavit v rozmezí:DN 15: 92 - 480 l/h DN 20: 200 - 975 l/h DN 25: 340 - 1750 l/h DN 32: 720 - 3600 l/h DN 40: 1000 - 6500 l/h DN 50: 2150 - 11200 l/h DN 65: 4200 - 24100 l/h DN 80: 5900 - 37300 l/hqmax = l/h pro každé nastavení při zcela otevřené regulační kuželce.Teploty: DN 15-32, DN 65-80:Max. pracovní teplota: 120 °C Min. pracovní teplota: –20 °C DN 15-25 s vložkou regulátoru z PPS, DN 40-50:Max. pracovní teplota: 90°C Min. pracovní teplota: -10°CKapaliny: Voda a neutrální kapaliny, nemrznoucí směsi na bázi glykolu (0-57%).(Ostatní nemrznoucí směsi na dotaz).Zdvih: DN 15-20: 4 mm DN 25-32: 6,5 mm DN 40-50: 15 mm DN 65-80: 20 mmRegulační poměr: DN 15-32: >75 DN 40-80: >125Třída netěsnosti: Netěsnost ≤ 0,01% z max. qmax (max. nastavení) při správném směru proudění. (Třída IV podle EN 60534-4).Charakteristika: Unikátně tvarovaná EQM, doporučená pro proporcionální regulaci.Materiál: DN 15-32: Těleso ventilu: AMETAL® Těleso kuželky: AMETAL® a PPS Kuželka: nerezová ocel Dřík: nerezová ocel Těsnění sedla: EPDM O-kroužek Regulátor tlaku: PPS a AMETAL® nebo PPS Membrána: EPDM Pružina: nerezová ocel O-kroužek: EPDM DN 40-50: Těleso ventilu: AMETAL® Těleso kuželky: AMETAL® Kuželka: AMETAL® a PTFE Dřík: nerezová ocel Těsnění sedla: EPDM O-kroužek Regulátor tlaku: PPS Membrána: EPDM Pružina: nerezová ocel O-kroužek: EPDM DN 65-80:Těleso ventilu: tvárná litina EN-GJS-400 Těleso kuželky: tvárná litina EN-GJS-400 a mosaz Kuželka: nerezová ocel a EPDM O-kroužek Sedlo ventilu : nerezová ocel Dřík: nerezová ocel Těsnění sedla: EPDM Regulátor tlaku: tvárná litina EN-GJS-400, nerezová ocel a mosaz Membrána: EPDM s vyztužením Pružina: nerezová ocel O-kroužek: EPDMAMETAL® je slitina mosazi od IMI Hydronic Engineering odolná proti odzinkování.Povrchová úprava: DN 32-50: Bez úpravy DN 65-80: Elektroforetický lakOznačení: Černý identifikační kroužek na měřicí vsuvce: TA-Modulator a DN. DN 15-32: TA, IMI, PN, DN a směr průtoku. Šedá nastavovací hlavice. DN 40-50: IMI TA, PN, DN, světlost v palcích,místo původu a směr průtoku. Oranžová nastavovací hlavice. DN 65-80: IMI TA, DN, světlost v palcích, materiál a směr průtoku. Štítek s technickou specifikací, místo původu, značka CE. Oranžová nastavovací hlavice.Připojení: DN 15-50: Vnější závity dle ISO 228. DN 65-80: Příruby dle EN-1092-2, typ 21. Délky dle EN 558, série 1.Připojovací závit pohonu: DN 15-32: M30x1.5, push DN 40-50: M30x1.5, push/pull DN 65-80: 2xM8, push/pullPohony: DN 15-20: TA-Slider 160, EMO TM, EMO 3 (3-bodový). DN 25-32: TA-Slider 160, TA-MC50-C* (3-bodový). DN 40-50: TA-Slider 500, TA-Slider 750* (3-bodový). DN 65-80: TA-Slider 750, TA-MC100 FSE/FSR (havarijní funkcí). *) Adaptér je nutný - viz. "Adaptéry pro pohony".Další informace o pohonech viz. samostatné technické katalogy.
