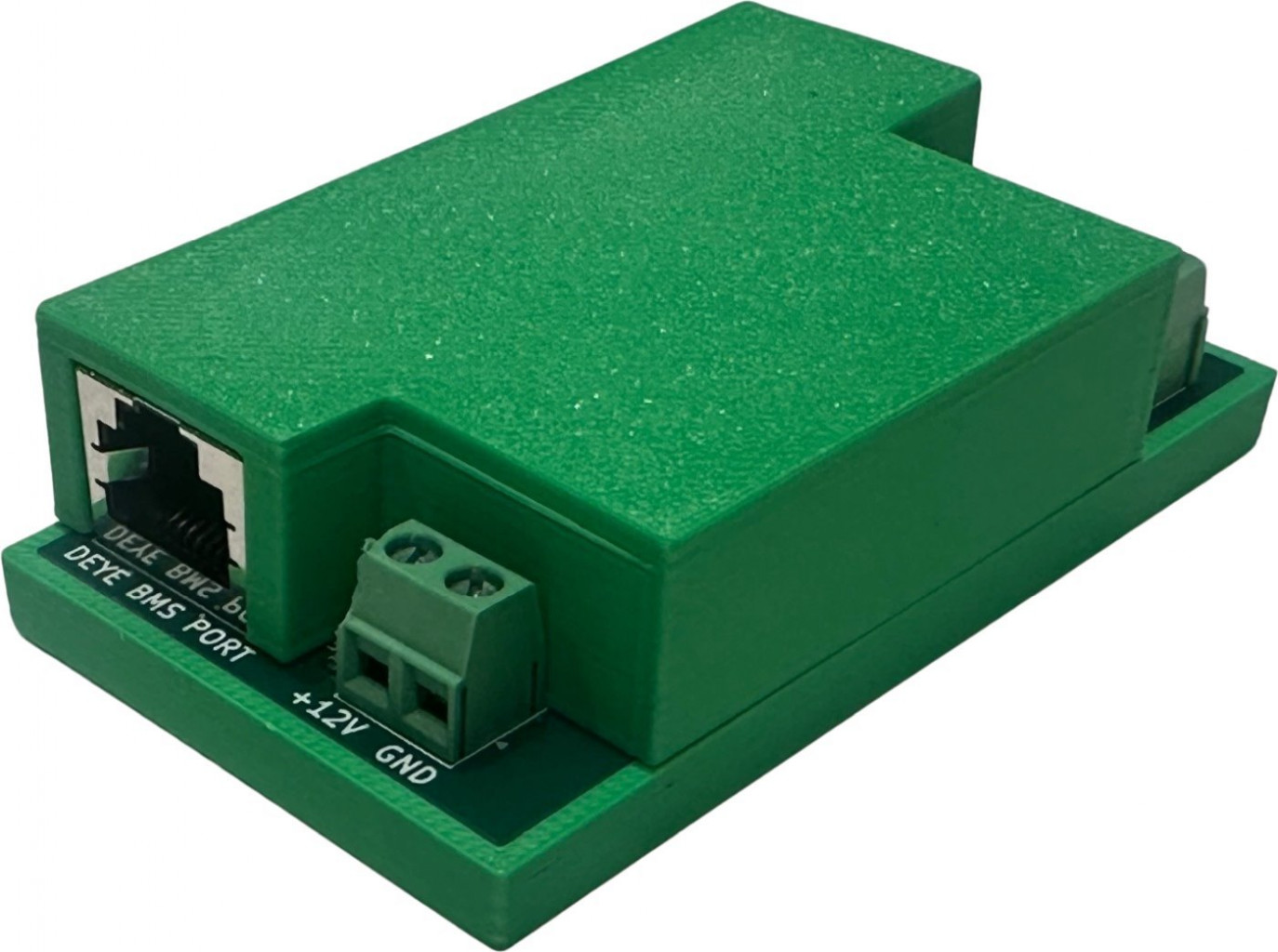

Vypínač Conexpro solar sell pro měniče Deye

Vypínač Conexpro využijete pro vypnutí volby „solar sell” v konfiguraci měničů na základě vstupu N0%, čímž zakážete výrobu energie do sítě. Dále s ním můžete vypnout invertor měniče. Ten pak hlásí chybu F19 a sám zastavuje výrobu.

• Vypnutí výroby energie do sítě v měničích a invertorech

Zapojení

1. Zařízení používejte pouze s bateriemi komunikujícími přes CAN a hybridními měniči značky Deye.
2. Zapojte ho do portu BMS v měniči. Komunikační kabel od baterie se připojuje do tohoto převodníku, sběrnice CAN je skrz průchozí. Pro připojení do měniče použijte 8žilový patch cord. Napájení převodníku zajišťují svorky 7 a 8 pravé svorkovnice měniče (12 V). Po zapojení napájení se rozsvítí LED dioda vedle napájecí svorkovnice.
3. Modbus adresu měniče nastavte na adresu 1 (01) v nastavení Advanced setting.
4. Vstup N0% a OFF aktivujete propojením svorek (na svorku nikdy nepřipojujte cizí napětí). Aktivaci vstupu potvrdí LED dioda, která svítí po celou dobu aktivace. Příkaz měnič vykoná cca do 6 sekund.
5. Pro ověření aktuálního stavu solar sell musíte znovu otevřít nastavení okna, okno se totiž samo neobnovuje. Příkaz OFF je hlášený jako chyba F19, po vypnutí blokace měnič musí opět provést úkony sfázování sítě.

Specifikace

• Značka: Conexpro
• Model: DEYE 2DI v2
• Určení: vypínač solar sell pro měnič
• Hmotnost: 56 g
• Rozměry (š x v x h): 47 x 22 x 81 mm

Obsah balení

1. 1x vypínač
