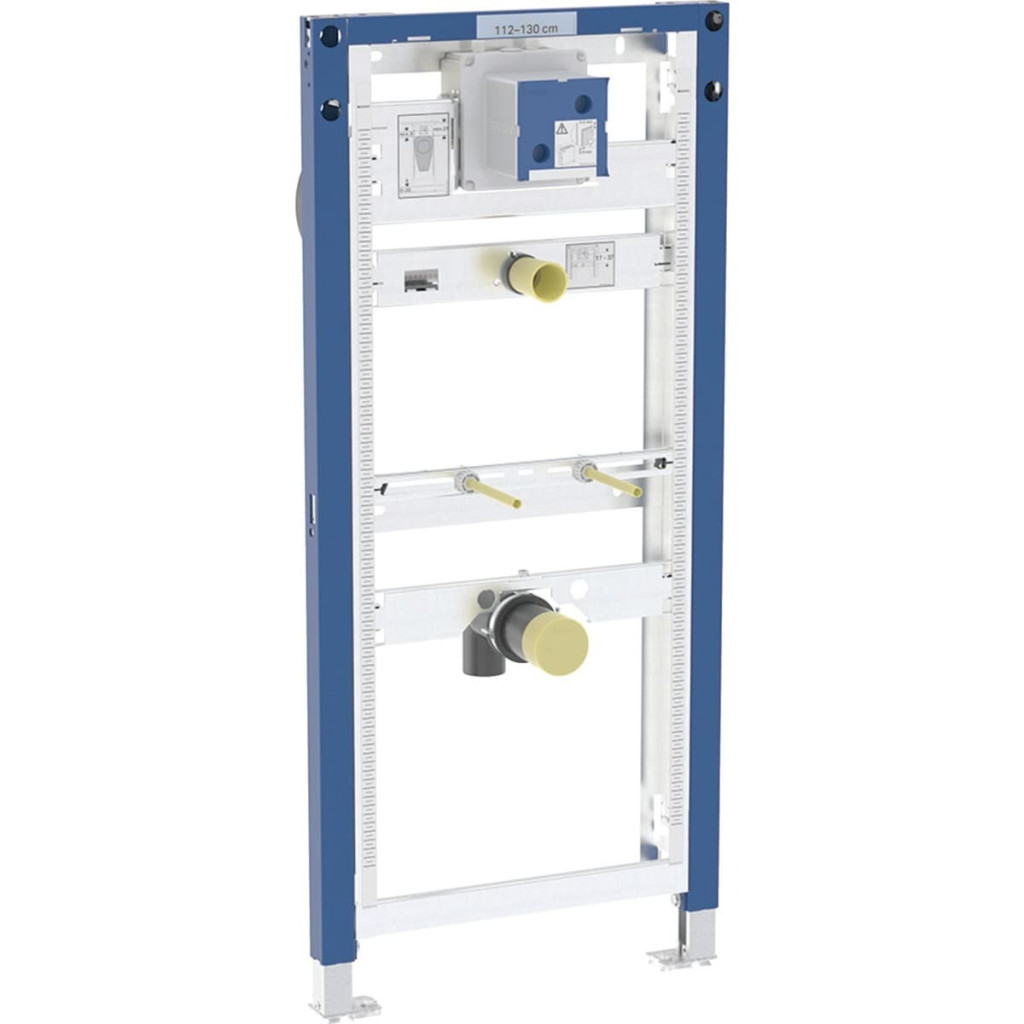

Modul do lehké stěny k pisoáru Geberit Duofix 111.616.00.2

Podrobný popis

Geberit Duofix konstrukce k pisoáru do sádrokartonu, 112–130 cm, univerzální.

Účel použití

• Pro konstrukce prováděné suchým procesem
• K montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
• K montáži do instalačních stěn vysokých na výšku místnosti
• K montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
• K montáži pisoárů
• K montáži ovládání splachování pisoárů Geberit (od roku výroby 2009)
• Pro tloušťky podlahy 0–20 cm

Vlastnosti

• Samonosný rám s nanesenou práškovou barvou
• Rám s vrtanými otvory ø 9 mm pro upevnění do dřevěné konstrukce
• Podpěry pozinkované
• Podpěry nastavitelné 0–20 cm
• Podpěry s protiskluzovou úpravou
• Patní desky otočné
• Hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
• Výška prvku přizpůsobitelná pisoáru, 112–130 cm
• Univerzální krabice pod omítku pro ovládání splachování pisoárů Geberit
• Svorka pro připojení elektřiny pro přívod elektřiny v krabici pod omítku
• Přívod vody vpravo na krabici pod omítku
• Přívod vody vhodný pro MasterFix a MeplaFix
• Nástěnka k montáži bez nářadí
• Předinstalovaný uzávírací ventil s regulací
• Se zabudovanou trubkovou chráničkou k vyplachování potrubí
• Kryt pro hrubou montáž pro servisní otvor 10,5 x 10,5 cm s možností zkrácení bez nářadí
• Přívodní hadice ohýbatelná
• Přívodní hadice s vedením k zabránění stojící vodě
• Upevnění pro přívod ø 32 mm výškově nastavitelné
• Upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
• Upevnění pisoárů M8, nastavitelná na šířku a výšku
• Příčné nosníky s označením středu, nastavitelné bez nářadí
• Dodatečné upevnění pro pisoár s příslušenstvím možné
• S příslušenstvím přestavitelné na pisoáry s ostřikovací hlavicí

Technické údaje

• Tlak při průtoku 100-800 kPa
• Maximální zkušební tlak vody 1600 kPa
• Maximální zkušební tlak vzduchu / inertního plynu 300 kPa
• Maximální teplota vody 30 °C
• Průtok při tlaku 1 bar bez omezovače průtoku 0.3 l/s
• Průtok při tlaku 1 bar s omezovačem průtoku 0.24 l/s

Obsah dodávky

• Nástěnka R 1/2"
• Kryt pro hrubou montáž s víkem
• Připojovací trubka mezi přívodem ø 32 mm a pisoárem, s těsněním na pisoáru
• Ochranná zátka
• Připojovací koleno z PE-HD, ø 63 / 50 mm
• Ochranné víčko
• Těsnění ø 57 / 50 mm
• Zápachová uzávěrka pro pisoár ø 50 mm, s těsněním na pisoár
• 2 závitové tyče M8
• Upevňovací materiál

PARAMETRY:
Balení: 1 ks
Hmotnost balení: 14,26  kg
Druh výrobku: modul
Určení: k pisoáru
Šířka: 50  cm
Hloubka: 7,5  cm
Použití modulu: do lehkých stěn / předstěnová
Stavební výška: 112
Série: Duofix
Značka: Geberit
Záruční lhůta: 2 roky
