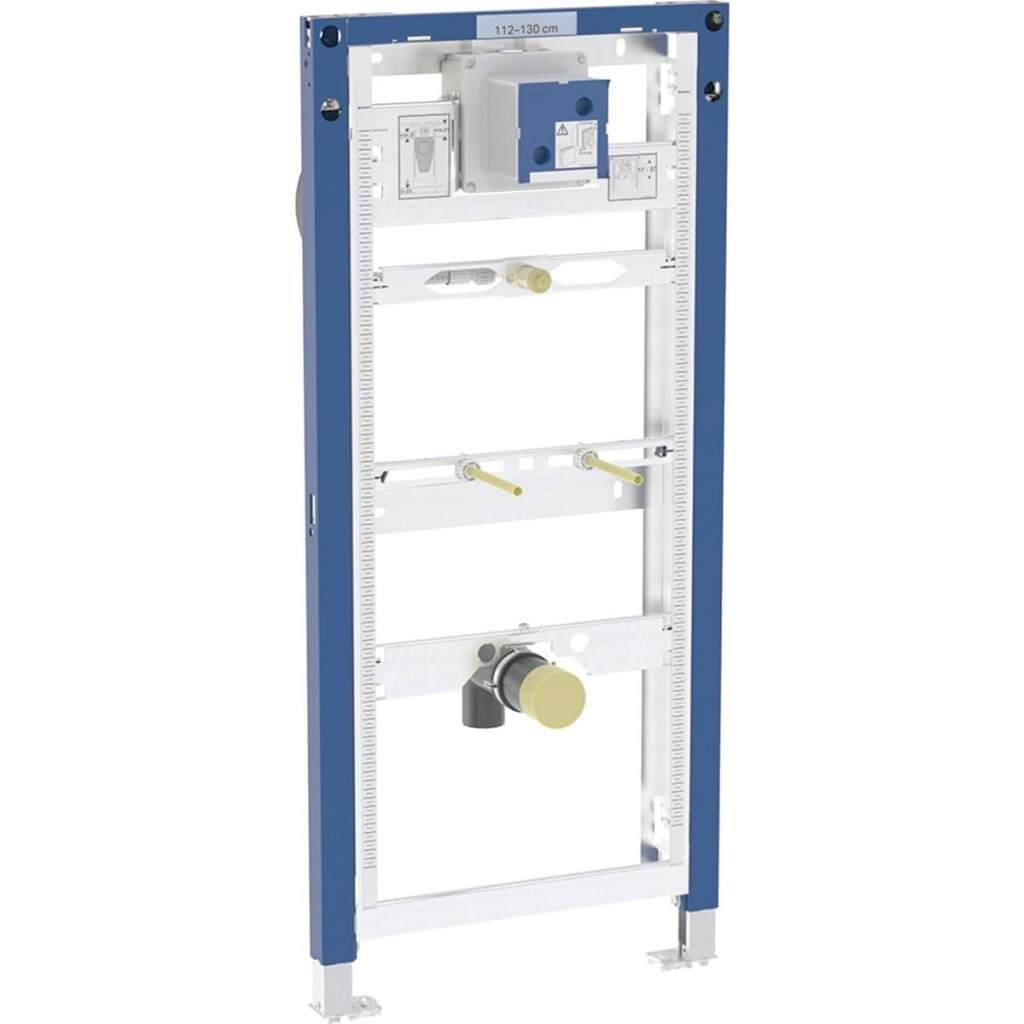

Montážní prvek pro pisoár Geberit Duofix 112–130 cm 111.676.00.2

Podrobný popis

Účel použití:
Pro konstrukce prováděné suchým procesem
K montáži do předstěnových instalací částečně vysokých nebo
vysokých na výšku místnosti
K montáži do instalačních stěn vysokých na výšku místnosti
K montáži do systémových stěn Geberit Duofix částečně vysokých
nebo vysokých na výšku místnosti
K montáži pisoárů
Pro pisoáry Geberit Preda
Pro pisoáry Geberit Selva
Pro pisoáry Geberit Tamina
K montáži ovládání splachování pisoárů Geberit (od roku výroby 2009)
Pro tloušťky podlahy 0–20 cm

Vlastnosti:
Samonosný rám s nanesenou práškovou barvou
Rám s vrtanými otvory ø 9 mm pro upevnění do dřevěné konstrukce
Podpěry pozinkované
Podpěry nastavitelné 0–20 cm
Podpěry s protiskluzovou úpravou
Patní desky otočné
Hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a
do systémových profilů Geberit Duofix
Výška prvku přizpůsobitelná pisoáru, 112–130 cm
Připojovací rozměry pro pisoár Geberit Preda nastaveny
Univerzální krabice pod omítku pro ovládání splachování pisoárů Geberit
Svorka pro připojení elektřiny pro přívod elektřiny v krabici pod omítku
Přívod vody vpravo na krabici pod omítku
Přívod vody vhodný pro MasterFix a MeplaFix
Nástěnka k montáži bez nářadí
Předinstalovaný uzávírací ventil s regulací
Se zabudovanou trubkovou chráničkou k vyplachování potrubí
Kryt pro hrubou montáž pro servisní otvor 10,5 x 10,5 cm s možností zkrácení bez nářadí
Přívodní hadice ohýbatelná
Přívodní hadice s vedením k zabránění stojící vodě
Upevnění pro přívod Rp 1/2" výškově a stranově nastavitelné
Upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
Upevnění pisoárů M8, nastavitelná na šířku a výšku
Příčné nosníky s označením středu, nastavitelné bez nářadí
Označení připojovacích rozměrů pro pisoáry Geberit Preda a Selva
Dodatečné upevnění pro pisoár s příslušenstvím možné


Technické údaje:
Tlak při průtoku 100-800 kPa
Maximální zkušební tlak vody 1600 kPa
Maximální zkušební tlak vzduchu / inertního plynu 300 kPa
Maximální teplota vody 30 °C
Průtok při tlaku 1 bar bez omezovače průtoku 0.3 l/s
Průtok při tlaku 1 bar s omezovačem průtoku 0.18 l/s

Obsah dodávky:
Nástěnka R 1/2"
Kryt pro hrubou montáž s víkem
Ochranná zátka
Připojovací koleno z PE-HD, ø 63 / 50 mm
Ochranné víčko
Těsnění ø 57 / 50 mm
Zápachová uzávěrka pro pisoár ø 50 mm, s těsněním na pisoár
2 závitové tyče M8
Upevňovací materiál

Příslušenství:
Příčník s přívodem vody Geberit pro pisoár s ostřikovací hlavicí
Souprava pro ukotvení do stěny Geberit Duofix pro jednotlivou montáž
Souprava pro předstěnovou montáž Geberit Duofix pro jednotlivou a systémovou montáž
Příčný nosník zásuvný Geberit Duofix, pro kotvení mezi dvě stěny
Upevňovací materiál Geberit Duofix pro vzdálenost stojin 50–57,5 cm
Sada prodloužení noh Geberit Duofix pro tloušťku podlahy 20–40 cm
