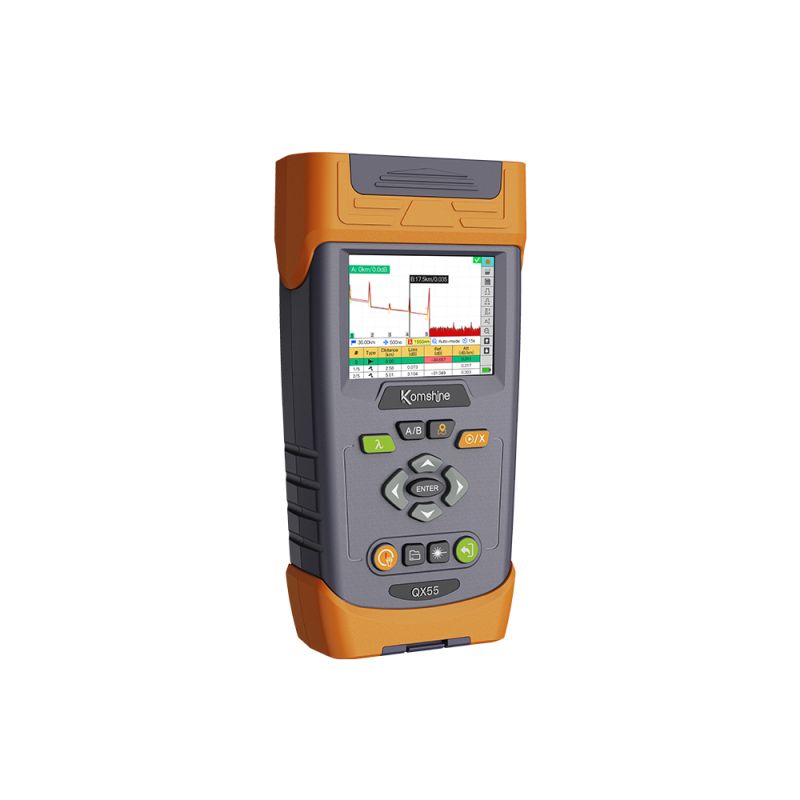

Měřící přístroj KOMSHINE QX55-S Single-mode mini OTDR

Měřicí přístroj KOMSHINE QX55-S nahradí hned 5 zařízení najednou. Provedete s ním OTDR měření, zastoupí Power Meter, stabilizovaný zdroj světla, Visual Fault lokátor a Ethernet tester. Otestujete s ním single-mode optické trasy na vlnových délkách 1 310 a 1 550 nm. Měřič využijete při vyhledávání poruch a diagnostice v FTTH a PON sítích.

• 5 funkcí v jednom – OTDR měření, Power Meter, stabilizovaný zdroj světla, Visual Fault lokátor a Ethernet tester
• Přehled informací na 3,5" TFT displeji
• Výběr ze 4 režimů měření
• Možnost zobrazení informací na počítači
• Kompaktní a lehké tělo pro snadnou manipulaci

Snadné OTDR měření

Pomocí OTDR měření zařízení otestuje 2 vlnové délky. Chytře analyzuje poruchy optické sítě a zobrazí zjištěné informace na 3,5" TFT displeji. Navíc se snadno ovládá, takže se s ním naučíte zacházet velmi rychle.

Najděte poruchu

Funkce Visual Fault Locator vám umožní identifikovat problémy na optickém vlákně. Zajišťuje silný zdroj viditelného světla, které dohledá poruchy spoje. Má dva režimy – CW a PW. CW mód měří kontinuálně a PW v pulsech.

Praktické funkce pro měření

Optical Power Meter se používá k měření absolutního optického výkonu nebo jeho relativního úbytku. Zkontroluje ho na délce vlákna. Stabilizovaný zdroj světla se používá spolu s power meterem. RJ45 tester kontroluje správnou funkčnost ethernetové sítě.

Výběr ze 4 režimů

Měřič vám poskytne výběr ze 4 režimů. Během testu v reálném čase zjistíte informace o trase bez analýzy událostí. Průměrový test vám umožní měření s pevným časem. Jakmile doměříte, dozvíte se výsledky o analýze událostí. Inteligentní automatiku využijí především začátečníci, kteří se teprve učí kontrolovat stav sítě. Manuální expertní mód je naopak vhodný pro pokročilé testování.

Zobrazení informací

Díky zařízení zjistíte, jestli došlo k přerušení optického kabelu, ke ztrátě, ohybu nebo naměříte délku. Vše se přehledně zobrazí na displeji nebo pomocí softwaru OTDR Trace Manager na počítači. Pokud přístroj používáte dlouho, nemusí být přesnost měření dostatečná. Můžete provést vlastní kalibraci.

Pohodlná manipulace

Měřicí přístroj má kompaktní, robustní a lehké tělo, takže se vám dobře drží v ruce. Pohodlně s ním manipulujete.

Specifikace

• Značka: KOMSHINE
• Model: QX55-S
• Určení: měřicí přístroj
• Jednotky vzdálenosti: m, km, míle, ft, kft
• Jazyk: angličtina, španělština, čínština, portugalština, francouzština, ruština
• Displej: barevný, 3,5" TFT LCD, 640 x 480
• Elektrické rozhraní: nabíjecí port, 3x USB 2.0, 2x RJ45

OTDR měření

• Vlnová délka: SM 1 310/1 550
• Dynamický rozsah: 23/30 dB
• Počet optických rozhraní: 1
• Použitelné vlákno: SM (ITU-T G.652)
• Rozsah vzdáleností: 0,5, 1, 2, 5, 10, 20, 35, 50, 75, 100, 150, 200 km
• Délka pulsu: 5, 10, 20, 50, 100, 200, 500, 1 000, 2 000, 10 000, 20 000 ns
• Event dead zone: 1 m
• Útlumová zóna: 3,5 m
• Počet vzorkovacích bodů: max. 80 000
• Rozlišení vzorku: min. 0,04 m
• Přesnost měření útlumu: +/- 0,03 dB
• Přesnost měření zpětného odrazu: +/- 2 dB

Power meter modul

• Vlnová délka: 800 až 1 650 nm
• Rozsah: -70 až 6 dBm
• Optický interface: SC/UPC + 2,5 mm Univerzální ferule

Stabilizovaný zdroj světla

• Vlnová délka: 1 310/1 550 nm
• Modulace: CW, 270 Hz, 1 kHz, 2 kHz

Visual Faut locator

• Vlnová délka: 650 nm
• Optický interface: 2,5 mm Univerzální ferule

Ethernet tester

• Kategorie kabelu: Cat5, Cat6
• Délka měřeného kabelu: 300 m
• Vzdálenost vysílaného signálu: 300 m

Obsah balení

1. 1x měřicí přístroj
2. 1x přenosná taška
3. 1x certifikát kontroly
4. 1x napájecí adaptér
5. 1x popruh
6. 1x instalační příručka
7. 1x kalibrační certifikát
